IEC60884-1 Abbildung 27 und Abbildung 42 Niedertemperatur-Aufprallprüfgerät zur Prüfung von Isolierpins, Stecker

IEC60884-1 Abbildung 27 und Abbildung 42 Niedertemperatur-Aufprallprüfgerät zur Prüfung von Isolierpins, Steckdosen und Steckdosen

1Einführung:

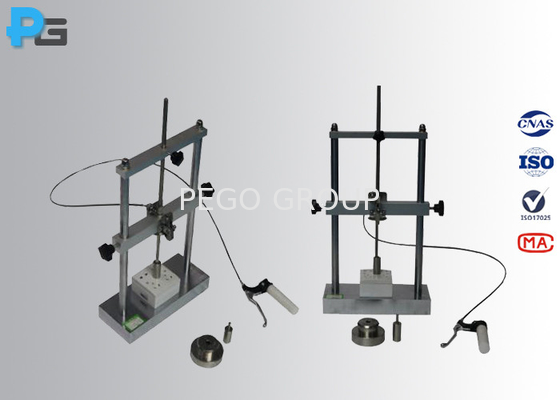

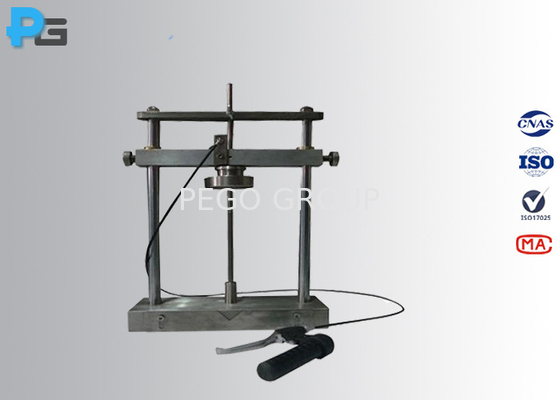

Die Niedertemperatur-Aufprallprüfungsanlage ist nach IEC 60884-1 Abschnitt 24.4/Bild 27 und Abschnitt 30.4/Bild 42 Abschnitt 8 der IEC 60811-1-4 konzipiert.5, VDE0620, GB2951.4, GB2099.1 Ziffer 24.4 und 30.4 Abbildung 27 & Abbildung 42 und so weiter.Das Gerät für die Aufprallprüfung bei niedriger Temperatur sollte mit einer Niedertemperaturkammer arbeiten und auf einem 40 mm dicken Schwammgummi-Pad platziert werden..

Dieses Gerät ist dazu bestimmt, eine Aufprallprüfung von einer Höhe von 100 mm mit einem Fallgewicht von 100 g oder 1000 g auf Pinschutzhülsen durchzuführen.Steckdosen und Steckdosen bei niedriger Temperatur, um die Prüfvorschriften der IEC 60884-1 Nummer 24 zu erfüllen.4 und 30.4Nach der Prüfung dürfen bei normaler oder korrigierter Sicht ohne zusätzliche Vergrößerung keine Risse der Isolierhülsen sichtbar sein und keine Schäden auf der Probe auftreten.

Das Gerät ist auch in der Lage, einen Aufprallversuch von 100 mm auf Stromkabel, flexible Kabel und Kabel mit PVC-Dämmung und -schalen bei niedriger Temperatur durchzuführen.Die Masse des fallenden Gewichts wird durch den Gesamtdurchmesser des Kabels bestimmt (siehe Tabelle 1 und Tabelle 2)., kann die Prüfung die Prüfvorschriften von IEC60811-1-4 Abschnitt 8.5 und Abbildung 1 erfüllen.ohne zusätzliche Vergrößerung dürfen bei normaler oder korrigierter Sicht keine Risse an den Isolationshüllen sichtbar sein..

2Spezifikation:
