1- Einführung eines Geräts zur Prüfung von Beschädigungen von VE-Leitern:

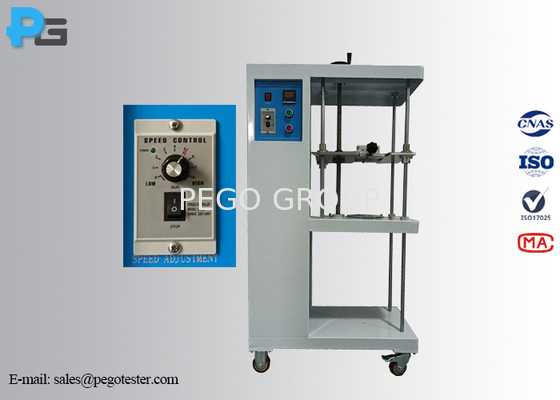

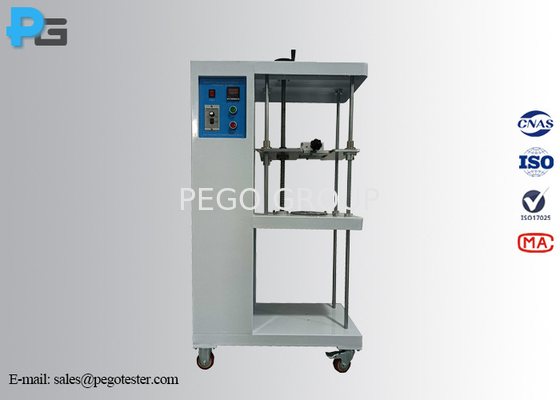

Das Gerät zur Prüfung von Schäden an EV-Leitern ist so ausgelegt, dass es den Prüfanforderungen der IEC 62196-1 Nummer 13.3 Abbildung 12 und der IEC 60884-1:2022 Nummer 12 entspricht.2.5 und Abbildung 13, Abschnitt 12 der IEC60669-1.2.5 und Abbildung 9, Abschnitt 6 der IEC62052-31.9.7.3 (für die Beugungstest). Das Gerät hat eine Schraubstruktur auf der Führungsschiene, besteht aus Gehäuse, Masse, Busche usw. Die Anzahl der Prüfungen kann vor dem Gebrauch festgelegt werden, wenn die festgelegten Prüfzeiten erreicht sind,Das Gerät wird automatisch anhalten und alarmieren.. Das Gerät dient dazu, zu prüfen, ob das Endgerät mit Schraubverschluss oder Schraublosverschluss der mechanischen Belastung bei normalem Gebrauch standhält,und zu beurteilen, ob die Konstruktion und Struktur des Schraubverschlussgerätes den Anforderungen entspricht, dass der Leiter beim Verschluss nicht übermäßig beschädigt wird.
Prüfmethode:
Das Ende des Leiters wird in einer Platte in einer Höhe H unterhalb des Zubehörs, wie in Tabelle 3 angegeben, durch eine passende Busche in einer Höhe geleitet.,so, dass die Mittellinie einen Kreis mit einem Durchmesser von 75 mm darstellt, der mit dem Mittelpunkt der Spannungseinheit in der horizontalen Ebene konzentrisch ist. Die Platte wird dann mit einer Geschwindigkeit von (10±2) r/min gedreht.
Der Abstand zwischen dem Mund der Befestigungseinheit und der oberen Oberfläche der Gehäuse muss innerhalb von 15 mm der Höhe in Tabelle 3 liegen.Drehung oder Drehung des isolierten Leiters. Eine in Tabelle 3 angegebene Masse wird vom Ende des Leiters ausgehängt.
Während der Prüfung darf der Leiter weder aus der Spannungseinheit ausrutschen noch in der Nähe der Spannungseinheit brechen.
Die Endgeräte dürfen während dieser Prüfung den Leiter nicht so beschädigen, dass er für eine weitere Verwendung ungeeignet wird.
2. Spezifikation der Vorrichtung zur Prüfung von Beschädigungen von Elektrofahrzeugleitern:
Modell | PG-ADG | PG-ADG1 | PG-ADG2 |
Steuerungsmodus | Elektrische Steuerung | ||
Arbeitsplatz | 1 | ||
Arbeitsgeschwindigkeit | 10 ± 2 r/min | ||
Durchmesser der Schieberotation | 75 mm | ||
Prüfzeit | 0-99min59s (Prüfzeit kann voreingestellt werden und stoppt automatisch, wenn die Zeit abläuft) | ||
Konfigurierte Masse | 0.3kg, 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 00,3 kg,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg |
Prüfhöhe | 260 mm, 280 mm | 260mm, 280mm, 300mm | 260mm, 280mm, 300mm, 320mm, 343mm |
Durchmesser des F-Bushing-Lochs | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
Höhenanpassung | Manuell einstellbar | ||
Maximaler Leiterquerschnitt, den er prüfen kann | ≤ 10,0 mm2 | ≤ 25,0 mm2 | ≤ 50,0 mm2 |
Abmessungen und Gewicht | L530mm*D500mm*H800mm/80kg | ||
Arbeitsleistung | AC220±10%, 50/60 Hz | ||
Arbeitsbedingungen | 5-35°C (Temperatur), 30% bis 90% R.H. | ||
Standard entspricht | IEC 60884-1 Abschnitt 12.2.5/Abbildung 13
| IEC 60669-1 Abschnitt 12.2.5/Abbildung 9 | IEC 62052-31 Abschnitt 6.9.7.3/Bild H.1 |
Tabelle 3 - Werte für die Biegung bei mechanischer Belastung
Nennwert des Querschnitts (mm2) | Durchmesser der Buchse (mm) | GrößeEin | Masse |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
25.0 | 13.0 | 300 | 4.5 |
35.0 | 14.5 | 300 | 6.8 |
50.0 | 15.9 | 343 | 9.5 |
70.0 | 19.1 | 368 | 10.4 |
95.0 | 19.1 | 368 | 14.0 |
120.0 | 22.2 | 406 | 14.0 |
150.0 | 22.2 | 406 | 15.0 |
185.0 | 25.4 | 432 | 16.8 |
240.0 | 28.6 | 464 | 20.0 |
300.0 | 28.6 | 464 | 22.7 |
400.0 | 31.8 | 495 | 50.0 |
500.0 | 38.1 | 572 | 50.0 |
630.0 | 44.5 | 660 | 70.3 |
Ist eine Schachtel mit dem gegebenen Lochdurchmesser nicht ausreichend, um den Leiter ohne Bindung aufzunehmen, so kann eine Schachtel mit dem nächstgrößten Loch verwendet werden. | |||
EinToleranz für die Höhe H: ± 15 mm |
