IEC 60884-1 Abbildung 41 Gerät zur Druckprüfung bei hoher Temperatur zur Prüfung von Isolierhüllen

IEC 60884-1 Abbildung 41 Gerät zur Druckprüfung bei hoher Temperatur zur Prüfung von Isolierhüllen

1Einführung

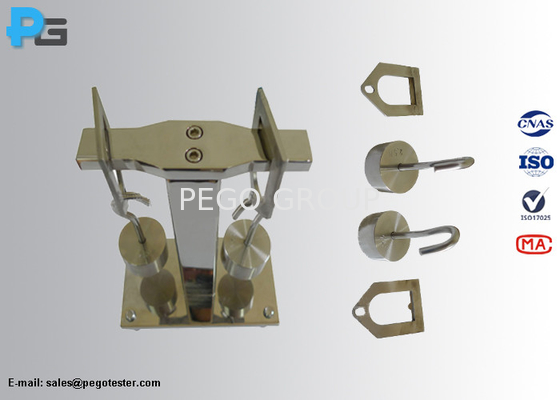

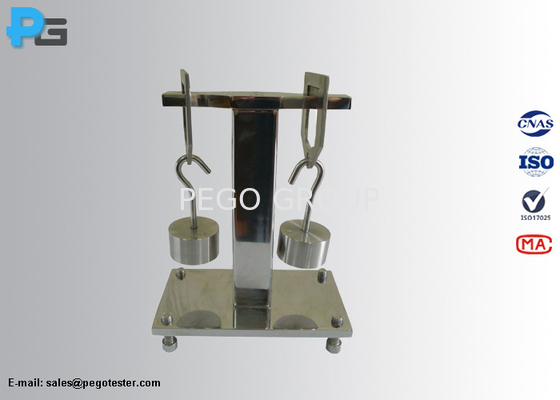

Das Hochtemperatur-Druckprüfgerät entspricht der Norm IEC 60884-1 Ziffer 30.1 Abbildung 41, IEC 60598-2-20 Ziffer 20.15, EN60811-3-1 und GB2099.1-2008 Ziffer 30.1 Abbildung 41 usw. It’s used to the high temperature resistance test of the material of pin-insulating sleeves which occurred in conditions approaching bad connection conditions and at low temperatures in particular conditions of serviceDas Gerät besteht aus einem Härteprüfständer, einer runden Klinge, einer rechteckigen Klinge und einem Lastgewicht.Das Gerät mit der Probe wird 2 Stunden lang in einem Heizschrank bei einer Temperatur von 200±5°C aufbewahrt.,die Probe wird dann innerhalb von 10 Sekunden aus dem Gerät entfernt und durch Eintauchen in kaltes Wasser abgekühlt,die Dicke der an der Abdruckstelle verbleibenden Isolierung wird gemessen und darf nicht um mehr als 50% ihres ursprünglichen Wertes, der zu Beginn der Prüfung gemessen wurde, verringert worden sein..

2. Parameter
