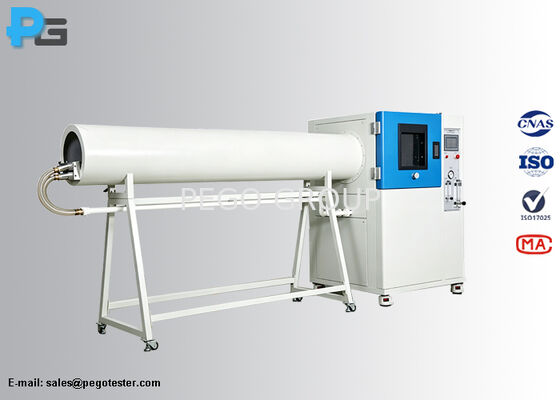

SUS304 Edelstahl-Wasserstrahlprüfkammer mit PLC-Touchscreen-Steuerung für IPX5 IPX6 Prüfung IEC60529 Konformität

Prüfkammer für Spritzwasserdichtigkeit nach IPX5 und IPX6 gemäß IEC60529

1. Einleitung

Die Prüfungen nach IPX5 und IPX6 werden durch Besprühen des Prüflings aus allen praktikablen Richtungen mit einem Wasserstrahl aus Standard-Prüfdüsen durchgeführt. Die Prüfdüsen (Schlauchdüsen) mit einem Durchmesser von Φ6,3 mm und Φ12,5 mm sind streng nach IEC60529 Abbildung 6 konstruiert, und die Prüfkammer kann die Prüfanforderungen von IEC60529:1989 +A1:1999 +A2:2013 Abschnitte 14.2.5 und 14.2.6 vollständig erfüllen.

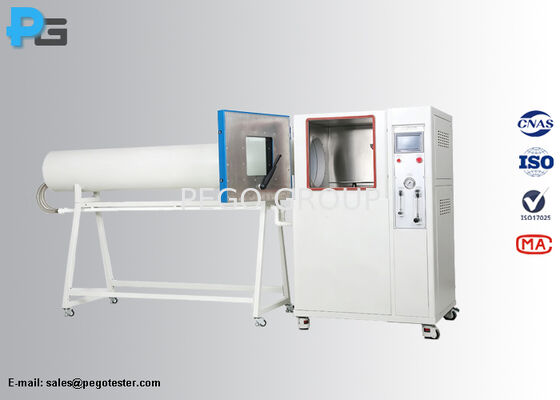

Die Prüfeinrichtung für Wasserschutz nach IPX5 und IPX6 besteht aus einem Prüftunnel und einer Prüfkammer. Die Prüfdüsen sind im Prüftunnel in einem Abstand von 2,8 m vom Mittelpunkt des Drehtellers angeordnet. Der Drehteller befindet sich in der Prüfkammer, und die Prüfdüsen können sich automatisch nach oben und unten schwenken, um den Prüfling aus allen praktikablen Richtungen zu besprühen. Integrierter Wassertank und das Wasser kann recycelt werden. Die Prüfung wird von einer SPS und einem Touchscreen gesteuert. Die Durchflussrate beträgt 12,5 L/min ±5 % für die IPX5-Prüfung und 100 L/min ±5 % für die IPX6-Prüfung. Der Wasserdruck muss so eingestellt werden, dass die spezifizierten Durchflussraten erreicht werden. Die Prüfdauer pro Quadratmeter der wahrscheinlich besprühten Oberfläche des Prüflings beträgt 1 Minute, die Mindestprüfdauer beträgt 3 Minuten.

2. Spezifikation
