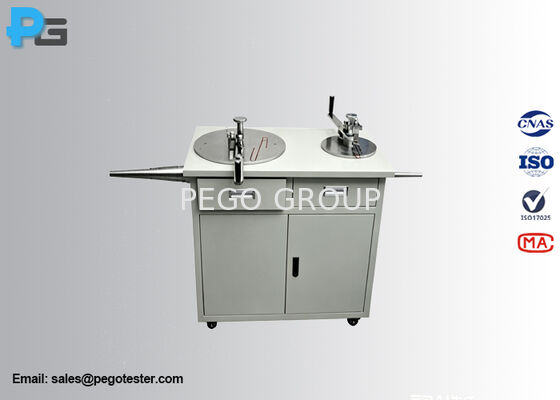

IEC 60851-3 Rechteckdraht-Mandel-Wicklungsprüfgerät Biegearmlänge 300 mm und 400 mm

RRechteckigPrüfgerät für die Wickelung von Drahtmastern

1.Einleitung

Das Prüfgerät für die Rechteck-WLAN-Mandel-Wicklung ist nach IEC 60851-3 Abschnitt 6 ausgelegt.2.2 Abbildung 4 und GB/T4074.3 Abschnitt 6.2.2 Abbildung 4. Es ist geeignet für die Wickelprüfung verschiedener rechteckiger Drähte mit einem Nennleiterdurchmesser von 1,60 mm oder weniger, einschließlich emaillierter rechteckiger Drähte, papierisolierter rechteckiger Drähte,mit einem Durchmesser von mehr als 20 mm,, und Filmdraht sowie entsprechende rechteckige Kupfer- und Aluminiumdrähte.

Ein gerade Stück Draht mit einer Länge von etwa 400 mm ist um 180° um einen geschliffenen Ruder mit dem in der Norm angegebenen Durchmesser in zwei Richtungen zu biegen, um eine längliche S-Form zu bilden.Der gerade Teil zwischen den U-Bogen muss mindestens 150 mm betragen. Es ist darauf zu achten, dass sich das Muster nicht schnellt oder von einer gleichmäßigen Biegung abweicht.

2.Spezifikation
