5KV Ausgang IEC61000-4-4 konformer EFT-Generator mit 3-Phasen-CDN für EMV-Prüfungen

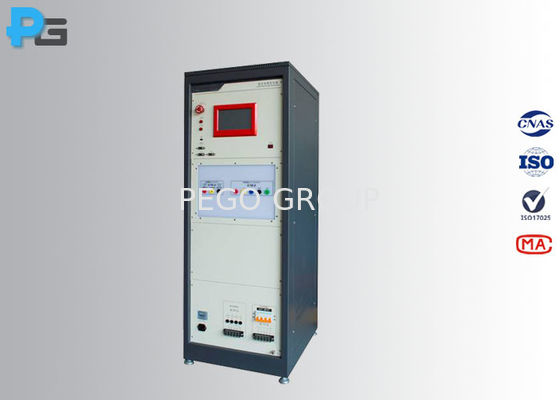

Großes Bild : 5KV Ausgang IEC61000-4-4 konformer EFT-Generator mit 3-Phasen-CDN für EMV-Prüfungen

Produktdetails:

Herkunftsort:	China
Markenname:	PEGO
Zertifizierung:	Third-lab Calibration Certificate
Modellnummer:	EFT-5K

Zahlung und Versand AGB:

Min Bestellmenge:	1 SATZ
Preis:	USD5500-USD7000/set
Verpackung Informationen:	Karton
Lieferzeit:	15 Werktage
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Kontakt

Ausführliche Produkt-Beschreibung

Standard:	IEC61000-4-4	Ausgangsspannung:	5KV
CDN:	380V/16A, 380V/30A	Garantie:	12 Monate
Kontrollsystem:	SPS-Touchscreen	Versand:	Per Express
Arbeitskraft:	AC220 ± 10 %, 50/60 Hz, 300 W	Dimension:	470 mm (B) × 215 mm (H) × 500 mm (T)

Hochleistungsgeräte für EMV-Prüfungen - 5 KV-Schnellstromgenerator

Produktübersicht

Die EFT-5K-Serie elektrische schnelle transiente Generatoren sind Präzisionsgeräte, die für die Prüfung der Übereinstimmung mit der Norm IEC61000-4-4 auf elektromagnetische Kompatibilität (EMK) entwickelt wurden.Diese robusten Tester liefern schnelle, vorübergehende Pulsstörungen von bis zu 5 KV., die Wiederholungsfrequenzen von 0,1 bis 1200 kHz unterstützen, so dass sie für die Bewertung der Immunität von industriellen Steuerungssystemen, Haushaltsgeräten, medizinischer Ausrüstung geeignet sind,Elektronik für den Automobilbereich, und Komponenten.

Das integrierte 3-phasige 5-Draht-Kopplungs- und -entkopplungsnetzwerk (CDN) mit einer Kapazität von 16A oder 30A sorgt für eine genaue Simulation von elektrischen Störungen in dreiphasigen Stromversorgungssystemen.

Technische Spezifikation

Parameter	Spezifikation
Modell	Die Ausrüstung ist in Form von einer Schraube ausgerichtet.
Ausgangsspannung in offenem Stromkreis	00,25-5 kV ± 5%
50Ω Ausgangsspannung für die Last	0.125-2.5 kV ± 5%
Pulswellenform	5/50ns (50Ω/1000Ω Belastung)
Aufstiegszeit	5ns ± 30% (50Ω Belastung)
Impedanz	50Ω ± 20%
Ausgangspolarität	Negativ/Positiv
Wiederholungsfrequenz	0.1-1200,0 kHz ± 10%
Dauer des Ausbruchs	15ms@2,5/5kHz, 750μs@100kHz, 250μs@300kHz
Ausbruchsperiode	100-999 ms (verstellbar)
Kopplungsnetz	Dreiphasige 380V/16A oder 30A, 50/60Hz
Kopplungskondensator	33nF ± 10%
Energiebedarf	AC220±10%, 50/60Hz, 300 Watt
Abmessungen	470 ((W) × 215 ((H) × 500 ((D) mm
Gewicht	Ungefähr 25 kg.

Wesentliche Vorteile

Genaue Wellenformkontrolle

Die eingeführten leistungsstarken nichtinduktiven Widerstände sorgen für stabile Pulswellenformen ohne Verformung und liefern genaue Prüfsignale, die den Anforderungen der IEC61000-4-4 entsprechen.Diese Präzision ist wichtig, denn verzerrte Wellenformen können zu falschen Testergebnissen führen, was entweder zu unnötigen Produktumbauten oder zu fehlenden Konformitätsproblemen führt.

Benutzerfreundlicher Betrieb

Die 7-Zoll-LCD-Touchscreen-Schnittstelle bietet eine intuitive Steuerung mit Echtzeitparameteranzeige.die schnelle Rückrufung bei wiederholten Prüfszenarien ermöglichtDer eingebaute Temperaturfeuchtigkeitssensor überwacht die Umgebungsbedingungen während der Prüfung.

Umfassendes eingebautes CDN

Das integrierte 3-phasige 5-Draht-Kopplungs- und -Entkopplungsnetz eliminiert die Notwendigkeit externer Kupplungsgeräte.das System passt sich ohne zusätzliche Hardwaremodifikationen verschiedenen Prüfkonfigurationen an.

Anwendungen

Die EFT-5K-Serie dient Qualitätssicherungslaboratorien und EMV-Prüfstellen, die elektronische Geräte auf die Einhaltung der Vorschriften bewerten.

Vorkonformitätsprüfung für Steuerungen für industrielle Automatisierung
Zertifizierungsprüfung von Haushaltsgeräten für Energiemanagementsysteme
Validierung von Medizinprodukten für Patientenüberwachungsgeräte
Bewertung der Immunität von Fahrzeugbauteilen für Motorsteuerungsmodule

Warum es funktioniert

Der Generator kombiniert fortschrittliche Impulstechnologie mit intelligenten Steuerungssystemen, um zuverlässige, wiederholbare Testergebnisse zu liefern.Die Selbstdiagnose-Funktion überwacht kontinuierlich den Ausgangsstatus von Hochspannung und Impuls, die Anomalien automatisch erkennt, um sowohl das Gerät als auch die zu prüfende Vorrichtung zu schützen.

Mit flexiblen Ausbruchmodusoptionen (synchron oder asynchron) und freiem Phasenwinkel von 0-360° können Ingenieure präzise Störungsszenarien simulieren, ohne die Testleistung zu beeinträchtigen.
