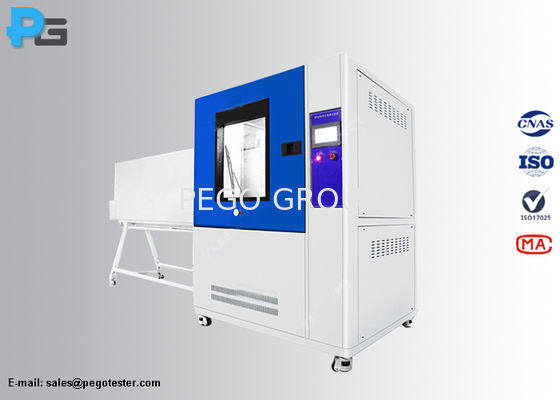

Hochdruckstrahldichte thermische Prüfkammer IEC60529 ISO20653 für IPX5 IPX6 IPX9K
IEC60529 / ISO20653 Hochtemperatur-Hochdruckstrahldichte Prüfkammer für IPX5 und IPX6
Einleitung
Die IPX69K Hochtemperatur-Hochdruckstrahlsprühprüfkammer ist nach den Normen IEC60529, DIN40050-9 Abbildung 7 und ISO20653 Abbildung 8 und 9 ausgelegt.IPX6K- und IPX9K-Prüfung mit benutzerdefinierten Parametern über einen 7-Zoll-LCD-Touchscreen und ein PLC (Panasonic) -Auto-SteuerungssystemEs ist mit Edelstahldüsen, Drehtabletten und einer Innenbox gebaut und verfügt über eine eingebaute wasserdichte Steckdose für Live-Tests.elektrische Komponenten, und wasserdichte Prüfungen von Autoteilen ermöglicht die Bewertung der Leistung und die Verbesserung des Produkts.
IPX5 Wasserstrahlen
Wasser, das von einer Düse (6,3 mm) aus irgendeiner Richtung gegen das Gehäuse geprüft wird, darf keine schädlichen Auswirkungen haben.Druck 30 kPa in einer Entfernung von 3 m.
IPX6 Starke Wasserstrahlen
Wasser, das in starken Strömen (12,5 mm-Düse) aus irgendeiner Richtung gegen das Gehäuse geschleudert wird, darf keine schädlichen Auswirkungen haben.Druck von 100 kPa in einer Entfernung von 3 m.
IPX6-K Starke Wasserstrahlen mit erhöhtem Druck
Wasser, das in starken Strömen (12,5 mm-Düse) aus jeder Richtung unter erhöhtem Druck gegen das Gehäuse geschleudert wird, darf keine schädlichen Auswirkungen haben.75 Liter pro Minute, Druck: 1000 kPa in einer Entfernung von 3 m.
IPX9K Hochdruck-/Dampfwasserstrahlenreinigung
Wasser, das unter hohem Druck und hoher Temperatur aus vier Richtungen (00, 300, 600, 900) gegen das Gehäuse geprüft wird, darf keine schädlichen Auswirkungen haben.14 bis 16 Liter pro Minute, Druck: 8000~10000 Kpa, Temperatur: 80±5°C, Prüfweite: 100 bis 150 mm.
Eigenschaften
- Hochwertige Stahlplatte, mit Lack beschichtet.
- Die Innenkammer und die Stütze sind aus SUS304# Edelstahl.
- 7-Zoll-Touchscreen und PLC-Kernsteuerungskomponente für einfache Bedienung und automatische Steuerung.
- Ein hochwertiger Schrittmotor mit einstellbarer Geschwindigkeit und Winkel über den Touchscreen.
- IPD-Temperatursteuerung mit Touchscreen-Einstellungen.
- Testzeit: 0-999 Minuten Einstellung, automatischer Stillstand.
- Umfassender Schutz: Leckage, Wasserknappheit, Überlauf, Kurzschluss und Türinduktionsschutz.
- Ein eingebauter Wassertank mit Recycling-Fähigkeit, Kugelventilsteuerung und Alarm für niedriges Wasser.
- Transparentes Beobachtungsfenster mit gehärtetem Glas und LED-Licht zur Überwachung der Prüfungen.
Spezifikationen
| Modell |
IPX69K |
| Arbeitsgröße (mm) |
1200*1200*1200 (L*W*H) |
| Außendimensionen (mm) |
4200*1380*2050 (L*W*H) |
| IPX5 Durchmesser der Düse |
Φ6,3 mm |
| IPX6 Durchmesser der Düse |
Φ 12,5 mm |
| Prüfungsabstand für IPX5/6 |
2.8m (Entfernung von den Düsen bis zur Mitte des Plattenspielers) |
| Befestigungsmethode der Düse |
Mechanische Befestigung (Automatik oder Programmierbarer Düsenpistolenwinkel einstellbar) |
| Anzahl der Düsen für IPX9K |
4 |
| Position der Düsen |
00, 300, 600, 900 (vertikale Verteilung) |
| Prüfungsabstand für IPX9K |
100 bis 200 mm (verstellbar) |
| Prüfzeit |
30er pro Position |
| Bärengewicht |
50 kg |
| Prüfzeit |
0~9999s (vorinstallierbar) |
| Durchmesser des Plattens |
Φ600 mm |
| Aufhebung der Drehscheibe |
Manuell einstellbar |
| Durchfluss von IPX5 |
12.5 ± 0,625 (L/min) |
| Durchfluss von IPX6 |
100±5 (L/min) |
| Temperatur von IPX9K |
RT. Oder 80±5°C |
| Wasserdruck von IPX9K |
8000 bis 10000 Kpa |
| Drehgeschwindigkeit des Plattenspielers |
4 bis 10 r/min (verstellbar) |
| Arbeitsleistung |
380v/50Hz, 15 kW |
| Leistung der EUT |
220 V |
| Schutz |
Leckenschutz, Wassermangelschutz, Kurzschlussschutz, Induktionsschutz |
