IEC 61010-1 Abschnitt 8.2.2 Abbildung 10 Stahlkugelstoßprüfmaschine für medizinische elektrische Geräte

IEC 61010-1 Abschnitt 8.2.2 Abbildung 10SphäreVerlassen.AufprallprüfungMaschine für medizinische elektrische Geräte

1.Einleitung

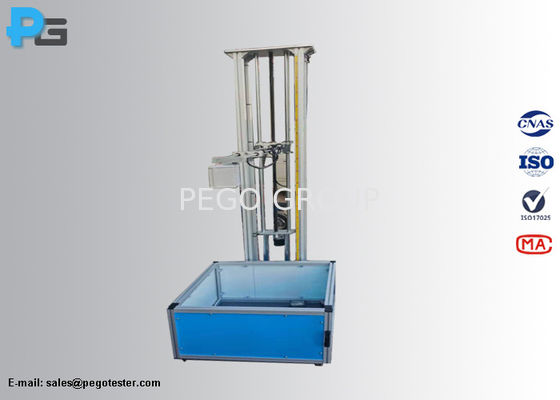

DieAusrüstung für die Prüfung des Einschlages von Stahlkugelnist nach den Anforderungen von Abschnitt 8.2 der Norm IEC 61010-1 und Abschnitt 15 der Abbildung 10 der Norm IEC 60601-1 konzipiert und hergestellt worden.3.3, IEC60950-1, Ziffer 4.4.5 und Abschnitt 4 der Abbildung 4A der IEC60598-1.13.4, IEC62368-1 Anlage Abschnitt T.6 und Abbildung T.1. Verschiedene Stahlkugeln können nach verschiedenen Standardanforderungen konfiguriert werden. Die Ausrüstung kann sowohl Pendelkugel-Einschlag als auch vertikalen Fallkugel-Einschlag liefern.Dieser Tester nutzt das Prinzip der elektromagnetischen Anziehung, um verschiedene Stahlkugeln anzuziehen, und löst oder zieht die Prüfkugeln durch die magnetische Freisetzung oder Anziehung durch die Ein- und Ausschaltleistung des Elektromagnets ab, um den Einfluss der Kugel zu erreichen.Die Pendelkugel wird mit einem Stahlseil angehoben, und die durch den Höhenunterschied erzeugte Aufprallenergie wird quantifiziert, um die für die Prüfung erforderliche Aufprallenergie der Pendelkugel zu liefern.Die Standardkonfiguration des Einschlagmessers mit Fallkugeln ist Φ50mm Stahlkugel, und die nach der UL-Norm vorgeschriebene Φ50,8 mm Stahlkugel ist optional.Bitte achten Sie darauf, sie für die Wartung zu schmieren, um Rost zu vermeiden.

2.Standards

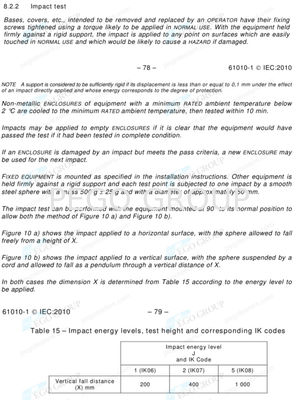

IEC 61010-1 Medizinische elektrische Ausrüstung - Teil 1: Allgemeine Anforderungen an die Grundsicherheit und wesentliche Leistung2. und Abbildung 10

IEC60601-1:2020 Medizinische elektrische Ausrüstung - Teil 1: Allgemeine Anforderungen an die Grundsicherheit und wesentliche Leistung3.3

IEC60950-1Informationstechnologieausrüstung  Sicherheit Teil 1: Allgemeine Anforderungen Abschnitt 4.4.5 und Abbildung 4A

IEC 62368-1 Geräte für Audio-/Video-, Informations- und Kommunikationstechnologie “Teil 1: Sicherheitsanforderungen Anhang T.6 und Abbildung T1

IEC 60598-1 Leuchten Teil 1: Allgemeine Anforderungen und Prüfungen Abschnitt 4.13.4

3. Anwendung

DiePrüfgerät zur Prüfung von Stahlkugelentropfenwird hauptsächlich zur Simulation des Einflusses von Gegenständen im freien Fall in einer bestimmten Höhe verwendet, um die Leistung der zugehörigen Materialien, Produkte oder Strukturen zu bewerten.

3.1 Prüfung der Materialleistung

- Beurteilung der Materialzähligkeit: Durch den Fall der Stahlkugel von verschiedenen Höhen auf die Oberfläche des Prüfsubstanzes wird die Verformung, das Rissen und andere Bedingungen des Materiales beobachtet, das auf den Aufprall trifft.und so die Zähigkeit des Materials beurteilenBei der Erforschung und Entwicklung von Metallmaterialien kann beispielsweise die Stoßfestigkeit von Metallen mit unterschiedlicher Zusammensetzung oder Wärmebehandlung verglichen werden.eine Grundlage für die Optimierung von Materialien.

- Studientechnische Ermüdungsmerkmale: Durchführung mehrfacher Einschlagstests von Stahlkugeln, um die Einschlagbelastungen zu simulieren, die Materialien während des langfristigen Gebrauchs ertragen können, Analyse der Ansammlung von Müdigkeitsschäden in Materialien,und die Lebensdauer von Materialien in praktischen Anwendungen vorhersagen.

3.2 Produktqualitätsprüfung

- Bewertung der Verpackungsschutzleistung: Legen Sie das verpackte Produkt unter die Prüfvorrichtung und lassen Sie die Stahlkugel auf die Verpackung fallen, um die Auswirkungen zu simulieren, die das Produkt während des Transports und der Handhabung erleiden kann.Überprüfen Sie, ob die Verpackungsmaterialien und -strukturen das Produkt wirksam schützen können, um die Verpackung zu optimieren und die Schäden der Produkte während des Logistikprozesses zu reduzieren.

- Abfallwiderstandsprüfung elektronischer Produkte: Bei elektronischen Produkten wie Mobiltelefonen und Tablets werden sie auf dem Prüfstand befestigt und Sturzprüfungen mit Stahlkugeln durchgeführt, um die Toleranz des Gehäuses, des Bildschirms des Produkts zu bewerten.interne KomponentenDies trägt dazu bei, das Konstruktionsdesign des Produkts zu verbessern und die Zuverlässigkeit und Haltbarkeit des Produkts zu erhöhen.

-Stärkeprüfung von Glaswaren: Bei Glasprodukten wie Glasbehältern und Fahrzeugfensterscheinen kann der Stahlkugel-Rückfallversuch ihre Stoßfestigkeit ermitteln.festzustellen, ob die Produkte den Qualitätsnormen und Sicherheitsanforderungen entsprechen, und gewährleisten die Sicherheit der Produkte bei normaler Anwendung und möglichen Unfallwirkungen.

3.3 Anwendungen im Bau- und Ingenieurwesen

- Prüfung der Stoßfestigkeit von Dachfliesen: Die Stahlkugel auf die Dachfliesen fallen lassen, um natürliche Einflussfaktoren wie Hagel zu simulieren, die Einschlagfestigkeit der Dachfliesen zu bewerten,und eine Referenz für die Auswahl der Dachfliesen und die Qualitätskontrolle, wodurch die Wasserdichtung und die Struktursicherheit von Gebäuden bei ungünstigen Wetterbedingungen gewährleistet werden

- Forschung über die Stoßfestigkeit von Beton: Durch den Stahlkugel-Tropfversuch wird die mechanische Reaktion von Beton unter Aufprallbelastungen untersucht.und bieten Datenunterstützung für die Anwendung von Betonbauten in technischen Szenarien, in denen sie Auswirkungen ausgesetzt sind, wie z.B. militärische Schutzprojekte und explosionsbeständige Strukturen.

3.4 Auf dem Gebiet der wissenschaftlichen Forschung und Lehre

- Bereitstellung von Datenunterstützung für die akademische Forschung: In der Forschung in Bereichen wie Materialwissenschaft und Mechanik können die Stahlkugel-Testvorrichtung zur Erfassung dynamischer Reaktionsdaten von Materialien unter Aufprallbelastungen wie Belastungen,Stamm, und Verformungsmuster, die eine experimentelle Grundlage für die Festlegung und Verifizierung von materiellen Verhältnissen, theoretische Modelle für die Wirkungsdynamik usw. liefern.

- Als Lehr-Demonstrationswerkzeug dienen: Während des Unterrichtsprozesses der relevanten Fachbereiche verwenden Sie die Stahlkugel-Testvorrichtung für Vorführungen vor Ort, so dass die Schüler das Aufprallphänomen intuitiv beobachten können,Verständnis für relevante Kenntnisse wie die mechanischen Eigenschaften von Materialien und die Aufpralldynamik, und verbessern das Lerninteresse der Schüler und ihre Fähigkeit, theoretisches Wissen zu verstehen.

4.Parameter

4. Zahl
