Anlage D IEC60068-2-75 IK01 bis IK06 Pendelwirbelprüfmaschine

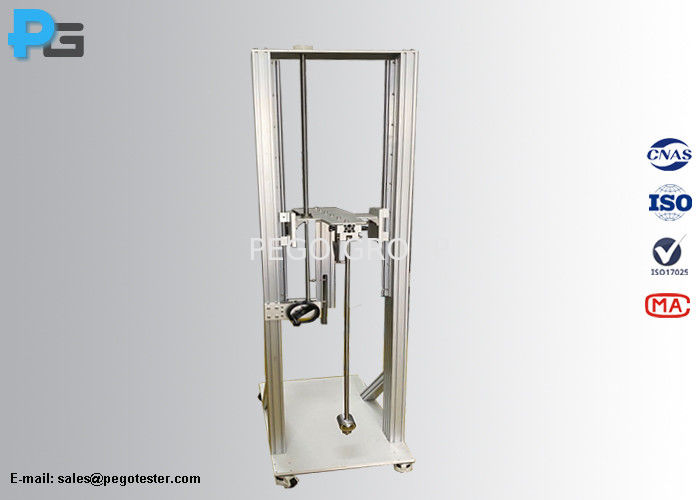

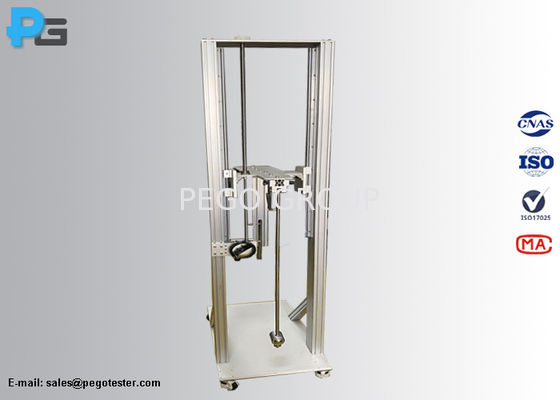

Großes Bild : Anlage D IEC60068-2-75 IK01 bis IK06 Pendelwirbelprüfmaschine

Produktdetails:

Herkunftsort:	China
Markenname:	Pego Tester
Zertifizierung:	Third-lab calibration certificate
Modellnummer:	PG-IK11

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD1500-USD5000/set
Verpackung Informationen:	Jedes in einem Holzkoffer verpackt.
Lieferzeit:	25 Arbeitstage
Zahlungsbedingungen:	T/T, Western Union, MoneyGram

Kontakt

Ausführliche Produkt-Beschreibung

Ausstattung:	2J bis 50J Auffällige Elemente	Relaismodus:	Mit Motorantrieb
Auswirkungsmethode:	Pendelwirkung und vertikale Wirkung	Referenzstandards:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeu
Prüfung IK-Spiegel:	IK07 bis IK11	R/mm:	6, -, 10, 17
f/mm:	10, 20, 20, 25	Hebeschlag:	200-1500 mm (für Pendel- und vertikale Aufprallprüfungen), 200-2300 mm (für vertikale Aufprallprüfun
Hervorheben:	IK06 Pendelwirbelprüfmaschine , IK01 Pendelwirbelprüfmaschine , IEC60068-2-75 Pendelwirbelprüfmaschine

Einheitliche PrüfstelleAnlage D IK01 bis IK06 Pendelwirbelprüfmaschine

1.Einleitung

DieIK Pendelwirbelprüfungsanlageist eine Aufprallprüfvorrichtung für Materialien wie Muscheln oder Glas. Pego stellt die Vorrichtung nach den Anforderungen der Norm IEC60068-2-75, GB/T2423 her.55Es wird hauptsächlich für die Aufprallprüfung von nichtmetallischen Materialproben oder Produkten wie Kunststoffen, Glas und Keramik verwendet.Es ist ein Prüfgerät zur Bewertung der Stoßfestigkeit von Materialien. Gemäß den IK-Aufprallnormen IEC62262 und GB/T20138 enthält diese Prüfmaschine nur fünf Aufprallkomponenten: IK07, IK08, IK09, IK10 und IK11.Der Hammer wird manuell freigesetzt und die Prüfstichprobe (EUT) wird horizontal abgeworfen.Dieses Gerät wird häufig in Beleuchtungsstandards für Aufprallprüfungen auf nicht gehärtetes Glas verwendet.

2. Standard

IEC60068-2-75 Umweltprüfung  Teil 2-75: Prüfungen  Prüfung Eh: Hammerprüfungen

IEC 62262 Umweltprüfung für elektrische und elektronische Produkte Teil 2:Prüfmethoden-Prüfung Eh:Hammerprüfungen

3. Parameter

Schwingrohr	Stahlrohr 1 (Länge: 1000 mm, Außendurchmesser: 15,9 mm, Dicke: 1,5 mm) für Energie 10J/20J/50J Stahlrohr 2 (Länge: 1000 mm, Außendurchmesser: 16 mm, Dicke: 0,5 mm) für Energie 5J Stahlrohr 3 (Länge: 1000 mm, Außendurchmesser: 9,0 mm, Dicke: 0,5 mm) für Energien von höchstens 2 J
Aufprallwinkel	0 bis 90⁰
Fallhöhe	0-500 mm verstellbar, Zifferblatt-Display
Hebeschlag	200 bis 1200 mm
Schlaghammer	Schlagkräfte: 2J/0,5KG für IK07-Prüfung, 5J/1,7KG für IK08-Prüfung, 10J/5KG für IK09-Prüfung, 20J/5KG für IK10-Prüfung, 50J/10KG für IK11-Prüfung, aus Stahl
Methode zur Freisetzung des Hammers	Manuelle Freisetzung
Montageanlagen	Flachmontageplatte, Winkel 0-90° einstellbar, mit Schraublöchern M6 ausgestattet

Anmerkung:

Die Standardkonfiguration umfasst 0,5 kg-, 1,7 kg- und 5 kg-Hammer für die Prüfung von IK 07 bis IK 10; ein 10 kg-Hammer für die Prüfung von 50J ist eine optionale Vorrichtung.

Merkmale der auffälligen Elemente
Energie/J	≤ 1 ± 10%	2 ± 5%	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Äquivalentmasse ± 2% kg	0.25(0.2)	0.5	1.7	5	5	10
Material	mit einer Breite von nicht mehr als 15 mm	Stahl
R/mm	10	25	25	50	50	50
D/mm	18.5 ((20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
L/mm	Das hängt davon ab.

Fallhöhe
Energie/J	0.14	0.2		(0,3)	0.35	(0,4)	0.5		0.7	1	2	5	10	20	50
Äquivalente Masse/kg	0.25	(0,2)	0.25	(0,2)	0.25	(0,2)	(0,2)	0.25	0.25	- Nein.25	0.5	1.7	5	5	10
Fallhöhe ± 1% mm	56	(100)	80	(150)	140	200)	(250)	200	280	400	400	300	200	400	500

Schutzniveaus gegen äußere mechanische Auswirkungen

IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
0.14J	0.2J	0.35J	0.5J	0.7J	1J	2J	5J	10J	20J

4. Wartung

4.1 Die Vorrichtung ist rein mechanisch gefertigt und muss regelmäßig gewartet und Schrauben und Lagerstücke häufig geschmiert werden.

4.2 Es ist strengstens verboten, die Vorrichtung ohne Last zu betätigen, d. h. es sollte einen Gegenstand unter dem schlagenden Element geben.

4.3 Entfernen Sie die schlagenden Elemente, wenn die Vorrichtung nicht funktioniert.

4.4 Vor dem Gebrauch überprüfen und sicherstellen, dass das Gerät auf einem ebenen Stand ist.

4.5 Arbeitsbedingungen: 5 ~ 35 °C (Temperatur), 45 ~ 75% (R.H.)

5. Zahlen

Größe und Tag:

Ansprechpartner: Ms. Penny Peng

Telefon: +86-18979554054

Faxen: 86--4008266163-29929
