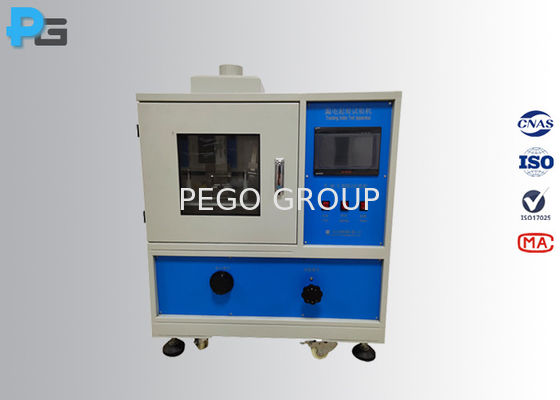

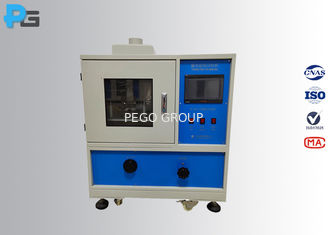

IEC60112 Prüfgerät für die Brandbarkeitsprüfung
1Einführung
DiePrüfgerät für den Verfolgungsindexist nach den Normen IEC 60112, GB/T 4207, IEC 62368-1 Abschnitt 5 konzipiert.4.3.3, Ziffer 13 der IEC 60598-1.4, IEC60601-1 Abschnitt 8.9.1.7, IEC60335-1, Abschnitt 29, IEC61010-1, Abschnitt 6.7.1.3, IEC 60884-1 Abschnitt 28.2, und BS1363-1 Abschnitt 8.2 Anlage C. Es wird häufig bei Materialprüfungen von Lampen, Haushaltsgeräten, IT/AV-Geräten und elektrischem Zubehör verwendet.Index des SpurenwiderstandsDer durch den Tracking-Index-Tester gemessene Widerstandsgrad von Rohstoffen, die in elektrischen Geräten verwendet werden, die in einer feuchten Umgebung arbeiten, kann ermittelt werden.Prüfvorrichtung für den Nachweisgrenzwertist mit einem 7-Zoll-Farb-Touchscreen, PLC, importierten medizinischen Titrationspumpen, Hochleistungsspannungsregulator und reinen Platinelektroden ausgestattet.
2. Standard
- IEC 60112 Methode zur Bestimmung des Nachweises und der vergleichenden Rückverfolgungswerte fester Isolierstoffe
- IEC 60598-1 Leuchten Teil 1: Allgemeine Anforderungen und Prüfungen Abschnitt 13.4
- IEC 62368-1 Geräte für Audio/Video, Informations- und Kommunikationstechnologie ¢ Teil 1: Sicherheitsanforderungen Ziffer 5.4.3.3
- IEC 60601-1 Medizinische elektrische Ausrüstung - Teil 1: Allgemeine Anforderungen an die Grundsicherheit und wesentliche Leistung9.1.7
- IEC 60335-1 Haushaltsgeräte und ähnliche elektrische Geräte
- IEC 61010-1 Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die Grundsicherheit und wesentliche Leistung7.1.3
- IEC 60884-1 Steckdosen und Steckdosen für Haushalte und ähnliche Zwecke Teil 1: Allgemeine Anforderungen Abschnitt 28.2
- BS1363-1 13 Steckdosen, Steckdosen, Adapter und Anschlussgeräte Teil 1: Spezifikation für nachschaltbare und nicht nachschaltbare Steckdosen
3. Parameter
| Steuerungssystem |
7-Zoll Farb-Touchscreen + PLC |
| Elektrodenmaterial |
Platin (Pt) Reinheit ≥ 99% |
| Elektrodengröße |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), Länge ≥12 mm, Winkel der Meißelkante: 30°±2° |
| Elektrodenentfernung |
4.0mm±0.1mm, Winkel: 60°±5° |
| Elektrodendruck |
1.00±0.05N |
| Elektrodenspannung |
100 bis 600 V |
| Höhe der Tropfen |
35 mm ± 5 mm einstellbar |
| Größe der Tropfen |
20 Tropfen: 0,380g~0,480g, 50 Tropfen: 0,997g~1,147g |
| Intervall der Tropfen |
30 s±5 s, 50 Tropfen: 24,5 min±2 min |
| Widerstand der Prüflösungen |
Lösung A: 0,1%NH4Cl, 3,95±0,05Ωm, Lösung B: 1,98±0,05Ωm |
| Anzahl der Tropfen |
0~9999 (vorinstallierbar, aufnehmen und anzeigen) |
| Prüfwindgeschwindigkeit |
0.2 m/s |
| Kurzschlussstromverlust |
1.0A±0.1A Rückgang von 10% |
| Leckageanzeiger |
0.50A±10%, 2.00s±10% |
| Standards |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat hergestellt werden. |
| Zubehör |
Tropfsystem, Glaswaren, Blockmessgerät, Elektroden usw. |
| Außendimension |
800 mm (W) * 500 mm (D) * 970 mm (H) |
| Arbeitsleistung |
220V/50Hz, 1KVA |
4Was ist PTI?
Der PTI bezeichnet den Proof Tracking Index, es ist der Spannungswert des Materials, das 50 Tropfen Elektrolyt ohne elektrische Verfolgung ausgesetzt ist, die Einheit ist Volt.
5Was ist CTI?
Der höchste Spannungswert, bei dem die Oberfläche des Materials 50 Tropfen Elektrolyten widerstehen kann, ohne elektrische Spuren zu bilden, ist die Einheit Volt.
6Welche Prüflösungen werden verwendet?
Normalerweise wird eine Lösung A verwendet, wobei etwa 0,1 T Wasserfreies Ammoniumchlorid (NH4Cl) mit einer Reinheit von mindestens 99,8% von mindestens 99,8% aufgelöst wird.in deionisiertem Wasser, um einen Widerstand von (3.95±0.05) Ωm bei (23±1) °C.
