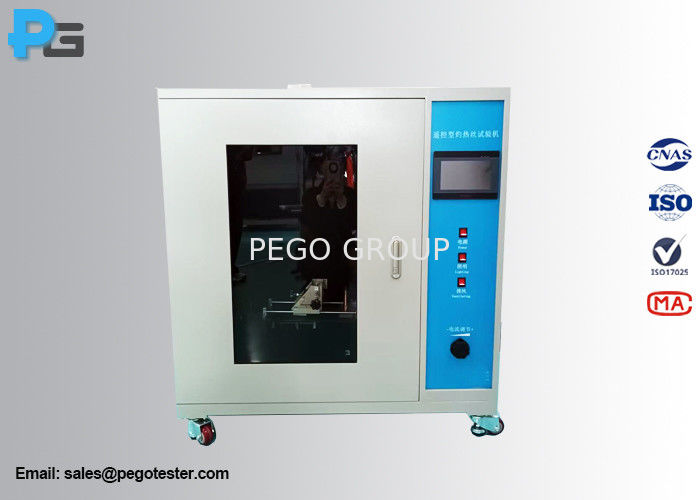

IEC 60695-2-10 Prüfgerät für die Prüfung der Entflammbarkeit von Glühdraht
1Einführung
Die FernbedienungPrüfgerät für Glühdrahtist nach den Anforderungen der IEC 60695-2-10, GB/T 5169 ausgelegt.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC 62368-1, Abschnitt 6.3.1, IEC 60598-1 Abschnitt 13.3.2, Abschnitt 30 der IEC 60335-1.1Es wird häufig in der Materialprüfung von Lampen, Haushaltsgeräten, IT/AV-Ausrüstung und elektrischen Zubehör verwendet.Die Ausrüstung verwendet Simulationstechnologie, um die Brandgefahr zu bewerten, die durch thermische Belastungen in kurzer Zeit durch Wärmequellen wie glühende Komponenten oder Überlastwiderstände verursacht wird.Das Glow-Wire-Testgerät ist mit einem 7-Zoll-Farb-Touchscreen, PLC, Antriebsmotor, Glow-Wire, importiertem Omega-Wärmekoppel, Hochleistungs-Stromregelgerät, Pinienbrett, Papier ausgestattet.und eine Fernbedienung mit 4 Tasten.
2. Standard
- IEC 60695-2-10 Brandgefährdungsprüfung - Teil 2-10: Testmethoden auf der Grundlage von Glühdraht/heißem Draht
- IEC 60695-2-11 Brandgefährdungsprüfung - Teil 2-11: Testmethoden auf der Grundlage von glühenden/heißen Drähten - Brennbarkeitsprüfung mit glühenden Drähten für Endprodukte (GWEPT)
- IEC 60695-2-12 Brandgefährdungsprüfung - Teil 2-12: Prüfmethoden auf der Grundlage von glühendem/heißem Draht - Prüfmethode für den Brennwert von glühendem Draht (GWFI) für Materialien
- IEC 60695-2-13 Brandgefährdungsprüfung - Teil 2-13: Prüfmethoden auf der Grundlage von Glühdraht/heißem Draht - Prüfmethode für die Glühdrahtzündungstemperatur (GWIT) von Materialien
- IEC 62368-1:2018 Geräte für Audio/Video, Informations- und Kommunikationstechnologie Teil 1: Sicherheitsanforderungen Ziffer 6.3.1
- IEC 60598-1 Leuchten Teil 1: Allgemeine Anforderungen und Prüfung> Ziffer 13.3.2
- IEC 60335-1 Haushaltsgeräte und ähnliche elektrische Geräte Sicherheit Teil 1: Allgemeine Anforderungen Klasse 30.1
- IEC 60884-1 Steckdosen und Steckdosen für Haushalte und ähnliche Zwecke Teil 1: Allgemeine Anforderungen Klausel 28.1.2
- AS/NZS3112 Genehmigungs- und Prüfbeschreibung - Steckdosen und Steckdosen Anhang J4.8.4.1
3Was ist ein Glow Wire Test?
Die Glow-Wire-Prüfung ist eine elektrische Sicherheitsprüfung zur Bewertung der flammfesten Eigenschaften von Kunststoffmaterialien, die in elektrischen Geräten verwendet werden.Sie dient dem Schutz vor Brandgefahren durch überhitzte oder elektrisch angetriebene Teile, die die Entzündung des Kunststoffmaterials verursachen können..Dies kann bei normaler Verwendung, bei angemessener, abnormaler Verwendung, Fehlfunktion oder Ausfall des Produkts auftreten.
GWFI-Index für die Entflammbarkeit von Leuchtdraht: Wenn die Flamme der Prüfprobe innerhalb von 30 Sekunden nach Entfernen des Leuchtdrahtes gelöscht ist, entzündet sich das verpackte Krepppapier unter der Probe nicht.und die Probe nicht entzündetWenn die oben genannten Bedingungen nicht erfüllt sind, müssen Sie eine niedrigere Temperatur für die Prüfung auswählen.Die maximale Temperatur, die durch drei aufeinanderfolgende Experimente + 25k erreicht werden kann, ist die Glühdraht Licht-Aus-Temperatur.
GWIT ‧Glow-Wire-Zündtemperatur, GWIT ist die niedrigste Temperatur, bei der das Material entzündet wird und die Brennzeit 5 s überschreitet, wenn das Heizelement mit der Probe in Berührung kommt.
4. Parameter
| Stromversorgung |
AC 220V/50Hz, maximal 700W. |
| Steuerungssystem |
7-Zoll Farb-Touchbildschirm + PLC |
| Glow-Wire-Schleife |
Durchmesser: 4 mm ± 0,04 mm
Material: Ni/Cr (80/20)
|
| Druck auf der Prüfprobe |
0.95N±0.1N |
| Volumen der Kammer |
≥ 0,5 m3, mattschwarzer Hintergrund, Beleuchtungsleistung ≤ 20Lux, eingebauter Abluftventilator, Abluftloch: Φ100mm |
| Höchstdurchdringungstiefe |
7 mm ± 0,5 mm (verstellbar) |
| Thermoelement |
Omega, du bist ein guter Mann.
Durchmesser: Φ1mm K-Typ,
Material: Typ K
|
| Zeitmesser |
Integriert in PLC
Genauigkeit: ±0,1 s
|
| Antriebsmodus |
Automatisch, mit 4-Taste-Fernbedienung |
| Abmessung |
1100 mm*630 mm*1300 mm |
5. Zahlen
