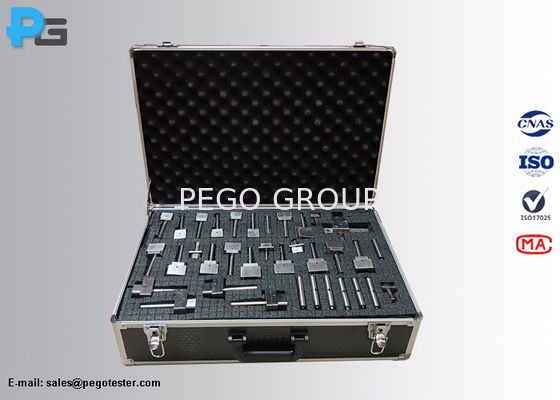

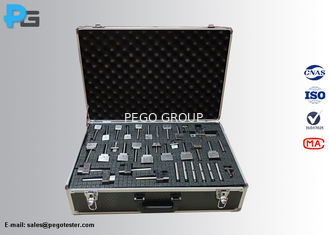

| Standards |
Nummer der Figur und Kennzeichnung |
Zweck der Prüfung |
| Einheitliche Norm IEC 60320-3 |
Abbildung 2 - Durchmessung für Steckverbinder zum Standardblatt C1 |
Um zu überprüfen, ob der Steckverbinder C1 mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 3 - Durchmessung für Steckverbinder zum Standardblatt C5 |
Um zu überprüfen, ob sich der Steckverbinder C5 mit einer Kraft von höchstens 60 N vollständig in die Messung einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 4 - Durchmessung für Steckverbinder zum Standardblatt C7 |
Um zu überprüfen, ob der Steckverbinder C7 mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 5 - Durchmessung für seitliche Anschlüsse an das Standardblatt C7 |
Um zu überprüfen, ob sich der Steckverbinder C7 mit einer Kraft von höchstens 60 N vollständig in die Messmaschine einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 6 - Nicht-Go-Gauge für Steckverbinder zu Standardblättern C1 |
Um zu überprüfen, ob der Steckverbinder C1 mit einer Kraft von höchstens 60 N nicht in das Messgerät eingeführt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 7 - Nicht-Go-Gauge für Steckverbinder zu Standardblättern C1, C5 und C7 |
Um zu überprüfen, ob die Steckverbinder C1, C5 und C7 mit einer Kraft von höchstens 60 N nicht in das Messgerät eingelegt werden können |
| Einheitliche Norm IEC 60320-3 |
Abbildung 8 - Not-Go-Gauge für Steckverbinder zu Standardblättern C1 und C7 |
Um zu überprüfen, ob die Steckverbinder C1 und C7 mit einer Kraft von höchstens 60 N nicht in die Messmaschine eingeführt werden können |
| Einheitliche Norm IEC 60320-3 |
Abbildung 9 - Blade zur Prüfung der Verformungsbeständigkeit des vorderen Teils der Anschlüsse an das Standardblatt C7 |
Bei einem 2.5A-Anschluss für Ausrüstungen der Klasse II nach Standardblatt C7 muss eine ausreichende Verformungsbeständigkeit vorhanden sein. |
| Einheitliche Norm IEC 60320-3 |
Abbildung 10 - Not-Go-Gauge für die Einlassstellen von Geräten in Standardblätter C8, C8A und C8B |
Wenn das Messgerät mit einer Kraft von 30 n zwischen den Kanten der Einlassöffnungen C8, C8A und C8B des Geräts eingesetzt wird, darf es den Boden des Einlassöffnens nicht berühren. |
| Einheitliche Norm IEC 60320-3 |
Abbildung 11 - Durchmesser für Anschlüsse auf das Standardblatt C9 |
Um zu überprüfen, ob der Steckverbinder C9 mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 12 - Nicht-Go-Gauge für Anschlüsse auf das Standardblatt C9 |
Um zu überprüfen, ob der Steckverbinder C9 mit einer Kraft von höchstens 60 N nicht in das Messgerät eingeführt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 13 - Durchlässigkeit für Einlassstellen von Geräten in Standardblätter C10 |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in den Einlass des Geräts C10 einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 14 - Durchmessung für Steckverbinder zum Standardblatt C13 |
Um zu überprüfen, ob der Steckverbinder C13 mit einer Kraft von höchstens 60 N vollständig in die Messmaschine eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 15 - Nicht-Go-Gauge für Steckverbinder zu Standardblättern C13 und C17 |
Um zu überprüfen, ob die Steckverbinder C13 und C17 nicht mit einer Kraft von höchstens 60 N in die Messleiste eingeführt werden können |
| Einheitliche Norm IEC 60320-3 |
Abbildung 16 - Go-Gauge für die Einlässe der Geräte zu den Standardblättern C14, C16 und C18 |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in die Einlassöffnungen C14, C16 und C18 des Geräts einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 17 - Durchmesser für Anschlüsse auf das Standardblatt C15 |
Um zu überprüfen, ob der Steckverbinder C15 mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 18 - Durchmesser für Anschlüsse auf das Standardblatt C17 |
Um zu prüfen, ob der Steckverbinder C17 mit einer Kraft von höchstens 60 N vollständig in die Messung eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 19 - Durchmessung für Steckverbinder zum Standardblatt C19 |
Um zu überprüfen, ob der Steckverbinder C19 mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 20 - Durchlässigkeit für die Einlässe von Geräten zu Standardblättern C20 und C24 |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in die Einlassöffnungen C20 und C24 des Geräts einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 21 - Durchmesser für Anschlüsse auf das Standardblatt C21 |
Um zu überprüfen, ob der Steckverbinder C21 mit einer Kraft von höchstens 60 N vollständig in die Messmaschine eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 22 - Durchlässigkeit für die Einlassstellen des Geräts auf Standardblatt C22 |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in die Einlassöffnungen des Geräts C22 einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 23 - Durchmessung für Steckverbinder zum Standardblatt C23 |
Um zu überprüfen, ob das Messgerät mit einer Kraft von höchstens 60 N vollständig in die Einlassöffnungen des Geräts C23 einfließen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 24 - Nicht-Go-Gauge für Steckverbinder zu Standardblättern C13, C15 und C17 |
Um zu überprüfen, ob die Steckverbinder C13, C15 und C7 nicht mit einer Kraft von höchstens 60 N in die Messleiste eingeführt werden können |
| Einheitliche Norm IEC 60320-3 |
Abbildung 25 - Durchmesser für Anschlüsse auf das Standardblatt C15A |
Um zu überprüfen, ob sich der Steckverbinder C15A mit einer Kraft von höchstens 60 N vollständig in die Messmaschine einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 26 - Durchlässigkeit für die Einlässe der Geräte auf das Standardblatt C16A |
Um zu überprüfen, ob der Steckverbinder C16A mit einer Kraft von höchstens 60 N vollständig in das Messgerät eingelegt werden kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 27 - Übertragung der Messung für die Steckdosen der Geräte auf das Standardblatt F |
Um zu überprüfen, ob das Messgerät mit einer Kraft von höchstens 60 N vollständig in den Einlass des Geräts F einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 28 - Übertragung der Ausgangsspannung für Geräte auf das Standardblatt H |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in den Einlass des Geräts H einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 29 - Übertragung der Messung für die Steckdosen von Geräten auf das Standardblatt J |
Um zu überprüfen, ob sich das Messgerät mit einer Kraft von höchstens 60 N vollständig in den Einlass des Geräts J einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 30 - Übertragung der Steckdosen der Geräte auf das Standardblatt L |
Um zu überprüfen, ob das Messgerät mit einer Kraft von höchstens 60 N vollständig in den Einlass L des Geräts einfügen kann |
| Einheitliche Norm IEC 60320-3 |
Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (0,2A) |
Die entsprechende Messung ist an den Eintrittslöchern der Steckdosenkontakte des Steckverbinder mit einer Kraft von höchstens 5 N anzuwenden. Ist die Messung vollständig eingesetzt,Der längere Stift des Messgeräts (Kontaktmessgerät) muss Kontakt aufnehmen und der kürzere Stift (Kontaktmessgerät nicht) darf keinen Kontakt aufnehmen.. |
| Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (2.5A) |
| Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (6A) |
| Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (10A) |
| Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (16A-E) |
| Abbildung 31 - Messgeräte für den Kontrollpunkt des ersten Kontakts (16A-L) |
