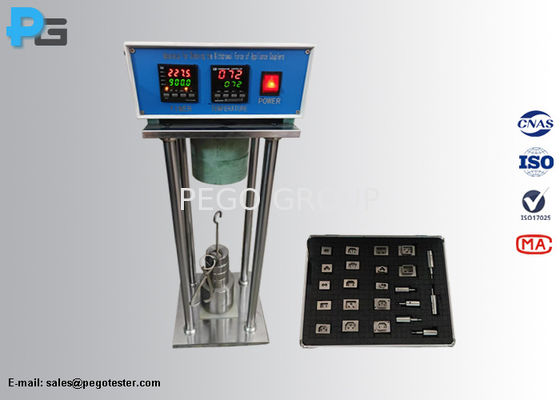

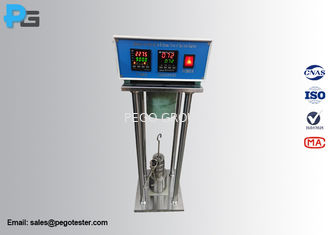

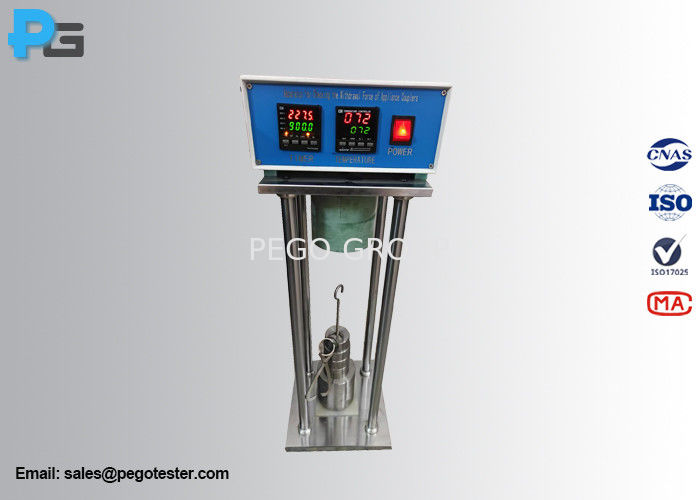

IEC 60320-1 Ausrüstung zur Prüfung der maximalen und minimalen Zugkraft von Geräteanschlüssen

1Einführung

DieAusrüstung für die Prüfung der Zugkraft von Kopplern für Geräteist nach Abbildung 3 und Abbildung 4 sowie Ziffer 16 der Norm IEC60320-1 für die Prüfung der maximalen und minimalen Zugkraft der Steckdose des Steckverbinder/der Ausrüstung ausgelegt.Die Mindestzugskraft wird durch Einfügen des Prüfspinnmessgeräts in jede einzelne Steckdose des Anschlusses/der Vorrichtung überprüft.Die Ausrüstung besteht aus einem Bedienfach, einer Montageplatte, einer Heizvorrichtung, einem Einlass-/Steckeranschluss, einem Massenhaken, einer zusätzlichen Masse und einer Hauptmasse.Die Höhe des Rahmens des Geräts beträgt 550 mmDie Einlass-/Steckverbinder des Geräts sind aus gehärtetem Stahl mit einer Rauheit von nicht mehr als 0,8 mm.

Maximale Zugkraft: Die in der Norm angegebene maximale Zugkraft (die Gesamtkraft der Hauptmasse, der Zusatzmasse, des Hakens, derund der Einlass-/Steckverbinder des Geräts), darf der Steckverbinder/die Steckdose des Geräts nicht in dem Einlass-/Steckverbinder des Geräts bleiben.

* zur Prüfung der Koppler für heiße oder sehr heiße Bedingungen,Die Heizfunktion sollte eingeschaltet und die Prüfung der maximalen Zugkraft nach Erreichen der angegebenen Temperatur begonnen werden..

Mindestziehkraft: Handprobe, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, darf das Messgerät innerhalb von 3 s nicht vom Kontaktteil abfallen.

2. Parameter

Tabelle 5 - Höchst- und Mindestrückzugskräfte

3. Bild von Mehr- und Ein-Pin-Gäben

4. Zusammensetzung der Prüfvorrichtung für die Zugkraft

Die Prüfvorrichtung für die Zugkraft besteht aus Rahmen, Schaltschrank, Montageplatte, Heizvorrichtung, Einlass-/Steckeranschluss des Geräts (Mehrschaltpegel und Einschaltpegel), Klemme,Zusatzmasse und HauptmasseDer Rahmen ist aus Stahl, die zusätzliche Masse. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicDer Einlass-/Steckverbinder des Geräts (Multi-Pin-Gänge) und die Ein-Pin-Gänge können nach dem Standardblatt derSteckverbinder/Ausgang der Vorrichtung.
