IEC60320-1 Freifallprüfung Drehfass mit Drehgeschwindigkeit 5r/m für Prüfverbindung und Steckverbinder

1Einführung

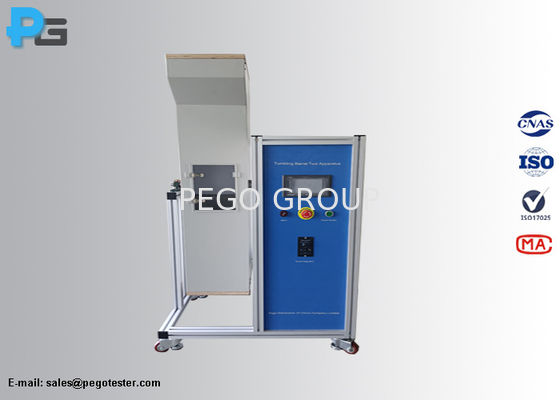

Diefreier Sturzversuch Drehfassist nach IEC60068-2-31 Klausel 5.3/Abbildung A konzipiert.1, IEC60320-1, Ziffer 23.2, IEC60598-1 Abschnitt 4.13.5, IEC 60884-1 Abschnitt 24.2 für die Wiederholung des freien Sturzversuchs. Der freien Sturzversuch dient der Prüfung der mechanischen Festigkeit der elektrischen Geräte wie Steckdosen, Steckdosen, Steckverbinder und Steckverbinder.Die Probe wird in das Fass gelegt und einer vorgeschriebenen Anzahl von Stürzen ausgesetzt.Das Bedienfeld ist mit einer Notstoppknopf ausgestattet, der den Test jederzeit bequem abbrechen kann.

Bei der Prüfung der Steckverbinder und Steckverbinder wird der Prüfprobe 500 oder 100 Mal ein freier Sturzversuch unterzogen.Die Prüfproben dürfen keine Beschädigungen aufweisen und kein Teil abgetrennt oder gelöst sein, der die elektrische Sicherheit beeinflussen kann..

2. Spezifikation

3. Schnittstelle

4Vorsicht beim Gebrauch

1) Die Steckdose muss zuverlässig geerdet sein.Bitte prüfen Sie, ob die Zugangssteckdose vor der Verwendung dieser Prüfvorrichtung zuverlässig geerdet ist..

2) Diese Prüfvorrichtung birgt die Gefahr mechanischer Verletzungen. Bitte achten Sie darauf, dass sich keine Personen und sonstige Hindernisse im Schlag des fallenden Laufs verletzen können.einschließlich aller Prüfmaterialien und -ausrüstungenDie Rollenbremsen dieser Ausrüstung müssen gesperrt sein, wenn sie sich nicht bewegen.

3) Die Position des rotierenden Laufs kann nur durch den Motor eingestellt werden, es ist verboten, den rotierenden Lauf gewaltsam zu drehen,Ansonsten kann es das Getriebe direkt und dauerhaft beschädigen., und der daraus resultierende Schaden wird nicht durch die Garantie gedeckt.

4) Wenn die Prüfvorrichtung nicht benutzt wird, müssen Sie die Stromversorgung ausschalten und den Stecker von der Steckdose trennen, um eine Beschädigung der Vorrichtung oder die Gefahr eines elektrischen Schocks zu vermeiden.

5) Bewahren Sie es bitte in einer gelüfteten und trockenen Umgebung auf, wenn es nicht verwendet wird.
