Ausrüstung für die Prüfung von Splash-Wasser-Oszillatoren für IPX4-Prüfungen
1Einführung
Das Schwingungsrohr ist nach IEC 60529 Abbildung 4 Ziffer 14 ausgelegt.2.3 und 14.2.4, wird zur Prüfung des Schutzes gegen Sprühen (IPX3) und Spritzwasser (IPX4) eingesetzt und in der Elektronikindustrie, Leuchten, elektrischen Komponenten, Autoteilen usw. weit verbreitet.

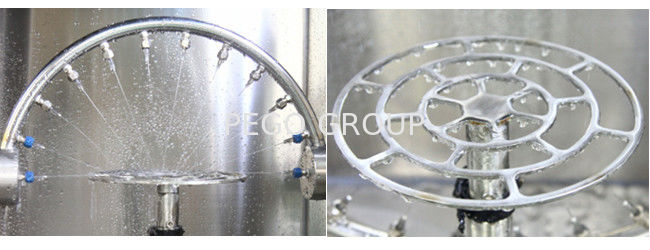

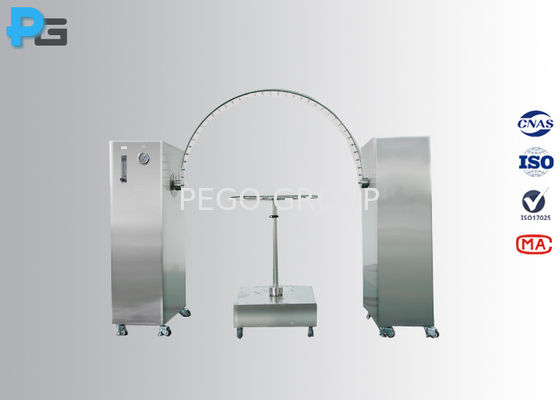

Die IPX3- und IPX4-Wasserdichteinrichtungen bestehen aus Schwingröhren (R200 bis R1600), Drehtisch, Wasserbehälter, Steuergeräten (Touchscreen+PLC), Durchflussmessern usw.Das Schwingungsrohr besteht aus SUS304 Edelstahl. Für den IPX3-Test hat das Schwingrohr Sprühlöcher über einen Bogen von 600auf beiden Seiten des Mittelpunktes (die anderen Löcher sind blockiert), wird der Gesamtdurchfluss nach Maßgabe der Norm angepasst, das zu prüfende Gehäuse wird in den Mittelpunkt des Halbkreises gelegt,Das Rohr schwingt durch einen Winkel von 1200, 600auf beiden Seiten der Vertikalrichtung die Zeit für eine vollständige Schwingung (2*1200Für die IPX4-Prüfung hat das Schwingungsrohr Sprühlöcher über den gesamten 180° des Halbkreises.der Gesamtdurchfluss wird gemäß der Norm angepasstDas Rohr wird durch einen Winkel von fast 360° geschwungen.0, 1800auf beiden Seiten der vertikalen und Zeit für eine vollständige Schwingung (2*3600Die Dauer des Tests beträgt 10 Minuten.
2. Spezifikation
| Modell |
IPX34C |
| Rohrradius |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Außengröße (L*W*H, m) |
4 mal 3,2 mal 2.8 |
3.6 mal 3 mal 2.6 |
3.2 mal 2.4 mal 2.4 |
2.8 mal 2.2 mal 2.2 |
2.4*1.8*2 |
2 mal 1, 4 mal 1.8 |
/ |
/ |
| Lieferrate (L/min) |
0 bis 10 |
0 bis 10 |
0 bis 6 |
0 bis 6 |
0 bis 4 |
0 bis 3 |
/ |
/ |
| Durchmesser des Plattenspielers (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Höhe des Plattenspielers (mm) |
1750 bis 2350 |
1750 bis 2350 |
1350 bis 1950 |
1350 bis 1950 |
950 bis 1550 |
550 bis 1000 |
/ |
/ |
| Öffnung der Düsen (mm) |
0.4 |
| Rohrwinkel |
1200(IPX3) 3600(IPX4) oder benutzerdefiniert |
| Drehgeschwindigkeit des Rohres |
4s für 2*1200, 12 für 2*3600oder benutzerdefiniert |
| Rohrmaterial |
SUS304 aus rostfreiem Stahl |
| Drehgeschwindigkeit des Drehplattes |
1 bis 5 r/min |
| Schutz |
Elektroleckage, Hydropenie, Kurzschluss |
| Arbeitsleistung |
220 V, 50/60 Hz, 1 kW |
| Wasserquelle |
1) Der Benutzer ist verpflichtet, eine Wasserquelle für die Ausrüstung an der Montagestelle mit einem Wasserdruck von mindestens 0,2 MPa zu konfigurieren und einen 4/8 Zoll großen Wasserhahn zu installieren.
2) Der Wasserhahn befindet sich nicht mehr als 2 m von der Ausrüstung entfernt
|
3Häufig gestellte Fragen
1) Kann die Ausrüstung alle Schwingröhren anpassen?
Ja, das ist es.
2. Können wir die Tragfähigkeit des Drehplattes anpassen?
Pego: Ja, der normale Plattenspieler kann die Proben mit einem Gewicht von weniger als 50 kg tragen, aber wir unterstützen den kundenspezifischen Service.
3) Welche Art von Wasser kann verwendet werden?
Pego: Süßwasser, jedoch kann das Testwasser je nach Produktstandard und Testzweck unterschiedlich sein..Aber in der Praxis wird das Leitungswasser am meisten verwendet, die Ausrüstung konfiguriert 2 Wasserfilter.
4) Was tun, wenn sich die Nadel verstopft hat?
Pego: die blauen Nadeln können leicht ausgetauscht werden, schrauben Sie einfach die Nadel aus und ersetzen Sie eine neue. 100 Ersatznadeln werden mit der Ware gesendet.
5) Kann das Wasser recycelt werden?
Nein, das ist eine offene Ausrüstung, das Wasser kann nicht recycelt werden, aber wir haben die Kammer Ausrüstung zur Auswahl.
6. Erbringen Sie die Installation vor Ort?
Pego: Eigentlich benötigt die Ausrüstung keinen Installationsservice vor Ort. Die Ausrüstung wird fast als Ganzes versendet, der Benutzer muss nur eine einfache Verkabelungsanbindung herstellen, wenn er die Waren erhält.
7) Was ist die Garantiezeit? und wie können wir den Kundendienst erhalten?
Pego: Die Garantiezeit beträgt 12 Monate, sobald der Benutzer die Ware erhält. 95% der Probleme nach dem Verkauf können von unserem Ingenieurteam durch Ferndienst gelöst werden.Kunden erhalten eine Antwort innerhalb von 24 Stunden am Werktag nach Meldung des ProblemsNach unserer Erfahrung können die meisten Probleme mit Hilfe unseres Ingenieurs behoben werden, nur ein kleiner Teil der Probleme wird durch Ausfall von Teilen verursacht.Das liegt daran, dass wir die Markenkomponenten verwendenWenn die Teile beschädigt sind, schicken wir ein neues zum Ersetzen, die neuen Teile werden innerhalb der Garantiezeit kostenlos aufgeladen.Und auch unser eigner Team wird Ihnen beibringen, wie Sie die beschädigten Teile ersetzen.
