IEC60529 Prüfausrüstung für Sprühdüsen für IPX3- und IPX4-Prüfungen
1Einführung

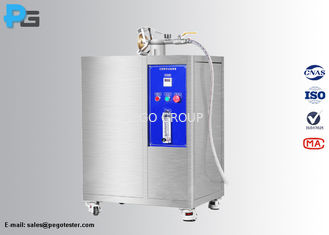

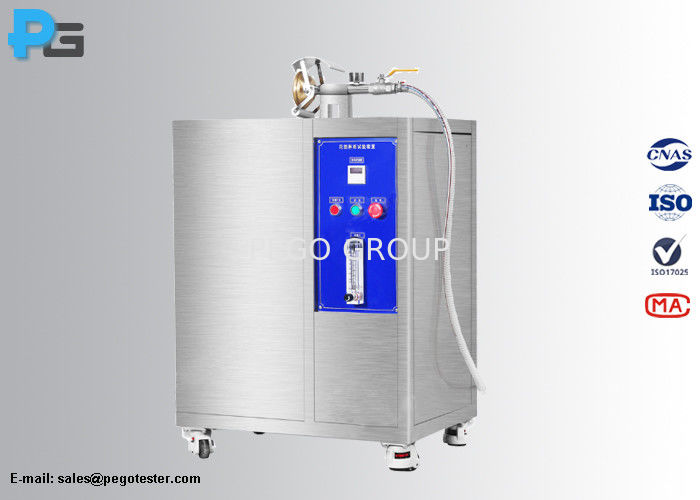

IPX3/4 Sprühdüsenprüfgeräte können die Anforderungen der IEC60529-Nummer 14 erfüllen.2.3 und 14.2.4 und Abbildung 5 ist es für die Prüfung des Schutzes gegen Spritzwasser (IPX3) und Spritzwasser (IPX4) für eine große Probe.Wasserbehälter und KontrollboxDiese Ausrüstung dient der Simulation der Regenbedingungen, um die physikalische Leistung von Außenbeleuchtungen, Haushaltsgeräten, Autoteilen usw. zu überprüfen.

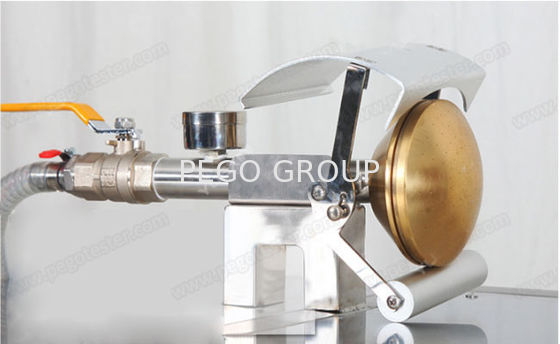

Das Handgerät mit Sprühdüse ist nach Abbildung 5 der Norm IEC 60529 konstruiert. Es dient zur Prüfung des Schutzes gegen Sprühwasser (IPX3) und Spritzwasser (IPX4) für große Proben..Das Handgerät besteht aus einer Sprühdüse, einem beweglichen Schild, einem Gegengewicht, einem Schlauch und einem Druckmessgerät.2 innere Kreise mit 12 Löchern bei 300Schlag, 4 äußere Kreise von 24 Löchern bei 150Der bewegliche Schild besteht aus Aluminium, der gegengewichtete Schild ist für den IPX3-Test vorhanden, der Wasserdruck wird so eingestellt, dass die angegebene Lieferrate erreicht wird,Der Druck, um diese Lieferrate zu erreichen, liegt zwischen 50 und 150 kPa., und sollte während der Prüfung konstant gehalten werden, beträgt die Prüfdauer 1min/m2der berechneten Oberfläche des Gehäuses und mit einer Mindestdauer von 5 min. Für die IPX4-PrüfungDer Gegenschild wird von der Sprühdüse entfernt und das Gehäuse aus allen möglichen Richtungen gesprüht., die Wasserdurchflussrate und die Spritzzeit pro Flächeneinheit sind die gleichen wie bei der IPX3-Prüfung.
2. Merkmale
● Für IPX3- und IPX4-Tests.
● Die Sprühdüse wird mit CNC-Technologie verarbeitet, der Kopf ist aus reinem Messing und die Oberfläche ist spiegelpoliert.und die anderen Teile sind aus SUS304 rostfreiem Stahl.
● Die Oberfläche des Düsenkopfes ist mit einer Rostschutzbeschichtung besprüht, die effektiv verhindert, daß das Wasserzeichen auf der Oberfläche des Düsenkopfes eine Patina erzeugt und das Erscheinungsbild beeinträchtigt.
● Die Sprühdüse hat 121 Löcher mit einem Durchmesser von 0,5 mm (1 Loch in der Mitte, 2 innere Kreise von 12 Löchern an 300Schlag, 4 äußere Kreise von 24 Löchern bei 150Schallpegel), die den Anforderungen der Norm IEC60529 vollständig entsprechen.
● Das Steuergerät umfasst einen Timer, einen Stromschalterknopf, einen Notstoppknopf, einen Startknopf und einen Durchflussmesser.
3. Spezifikation
| Modell |
IPX34AS |
| Außengröße (L*W*H) |
870mm*600mm*950mm (Bedienfeld)
370 mm*115 mm*165 mm (Sprühdüse)
|
| Durchmesser der Sprühdüse |
102 mm |
| Anzahl der Löcher |
121 |
| Durchmesser des Lochs |
Φ0,5 mm |
| Position der Löcher |
1 Loch in der Mitte
2 innere Kreise mit 12 Löchern bei 300Schlagkraft
4 äußere Kreise mit 24 Löchern bei 150Schlagkraft
|
| Außendurchmesser der Wasseröffnung |
Φ16 mm |
| Außendurchmesser des Wasserrohrs |
Φ28 mm |
| Durchflussrate |
10 L/min±5% |
| Durchflussmessereinstellungsmethode |
Manuelle Einstellung |
| Wasserdruckbereich |
50 bis 150 Kpa |
| Anzeige des Durchflussmessers |
Glasdurchflussmesser |
| Kapazität des Wassertankes |
150 L |
| Arbeitsleistung |
220V/50Hz |
| Wasserquelle |
1) Der Benutzer ist verpflichtet, eine Wasserquelle für die Ausrüstung an der Montagestelle mit einem Wasserdruck von mindestens 0,2 MPa zu konfigurieren und einen 4/8 Zoll großen Wasserhahn zu installieren.
2) Der Wasserhahn befindet sich nicht mehr als 2 m von der Ausrüstung entfernt
|
| Anforderung an den Standort |
Der Boden ist eben, die Entwässerung ist ungehindert, der Boden und die Wände sind wasserdicht, und der Boden Entwässerung oder Entwässerung Graben eingestellt |
4Häufig gestellte Fragen
1) Welche Art von Wasser kann verwendet werden?
Pego: Das Wasser der Reinheit wird zuvor empfohlen, Leitungswasser, Süßwasser oder anderes Wasser kann nach verschiedenen Standardanforderungen verwendet werden.
2) Kann das Wasser recycelt werden?
Nein, das ist eine offene Ausrüstung, das Wasser kann nicht recycelt werden, aber wir haben die Kammer Ausrüstung zur Auswahl.
3. Erbringen Sie die Installation vor Ort?
Pego: Eigentlich benötigt die Ausrüstung keinen Installationsservice vor Ort. Die Ausrüstung wird fast als Ganzes versendet, der Benutzer muss nur eine einfache Verkabelungsanbindung herstellen, wenn er die Waren erhält.
4) Wie ist die Garantiezeit? und wie können wir den Kundendienst erhalten?
Pego: Die Garantiezeit beträgt 12 Monate, sobald der Benutzer die Ware erhält. 95% der Probleme nach dem Verkauf können von unserem Ingenieurteam durch Ferndienst gelöst werden.Kunden erhalten eine Antwort innerhalb von 24 Stunden am Werktag nach Meldung des ProblemsNach unserer Erfahrung können die meisten Probleme mit Hilfe unseres Ingenieurs behoben werden, nur ein kleiner Teil der Probleme wird durch Ausfall von Teilen verursacht.Das liegt daran, dass wir die Markenkomponenten verwendenWenn die Teile beschädigt sind, schicken wir ein neues zum Ersetzen, die neuen Teile werden innerhalb der Garantiezeit kostenlos aufgeladen.Und auch unser eigner Team wird Ihnen beibringen, wie Sie die beschädigten Teile ersetzen.
