ISO 16750-4 Prüfkammer gegen Eisschlag mit Wasser zur Prüfung des Systems oder Bauteils eines Straßenfahrzeugs

ISO 16750-4 Prüfkammer gegen Eisschlag mit Wasser zur Prüfung des Systems oder Bauteils eines Straßenfahrzeugs

1Einführung

Die Eiswasser-Schock-Prüfkammer ist so ausgelegt, dass die Prüfbedingungen fürISO 16750-4 Abschnitt 5.4.2 und Klausel 5.4.3. Die Ausrüstung kann Spritzwasserprüfung und Untertauchtest getrennt durchführen. Für den Spritzwassertest wird die DUT auf die Heizkammer (RT +10°C~150°C) gelegt,und erhitzt es 1 Stunde lang bei Tmax (oder bis die DUT-Temperaturstabilisierung erreicht ist)Der Eintauchbehälter (Kaltwasserbehälter) befindet sich unterhalb der Heizkammer, wenn die Eintauchprüfung durchgeführt wird.die DUT in der Heizkammer bei Tmax 1 Stunde lang (oder bis zur Temperaturstabilisierung der DUT) betätigen, wobei die Vorrichtung noch in Betrieb ist, 5 Minuten lang in einen Kaltwasserbehälter in einer Tiefe von ≥ 10 mm eingetaucht wird.

Die Eiswasser-Schockprüfung soll einen durch kaltes Wasser verursachten thermischen Schock simulieren und ist auf Produkte in den Spritzbereichen des Fahrzeugs anwendbar.Der Zweck besteht darin, kaltes Wasser über ein heißes System oder eine Komponente zu simulierenDie Ausfallmodi sind mechanisches Rissen von Materialien oder Versiegelungsfehler, die durch unterschiedliche Temperaturerweiterungskoeffizienten verursacht werden.Spritzwasserprüfung und Untertauchtest sind zwei alternative Verfahren zur Durchführung der Eiswasserstoßprüfung..

2. Merkmale

● Für Eiswasser-Spritz- und Untertauchtests

● Die Innenwand der Kammer ist aus SUS316#-Edelstahl gefertigt, um Rostfreiheit sicherzustellen.

● Wärmedämmungsmaterial: Glasfaserbaumwolle mit hoher Dichte, um die Wärmedämmungsleistung zu gewährleisten und eine ausgewogene und stabile Temperatur in der Kammer zu erhalten.

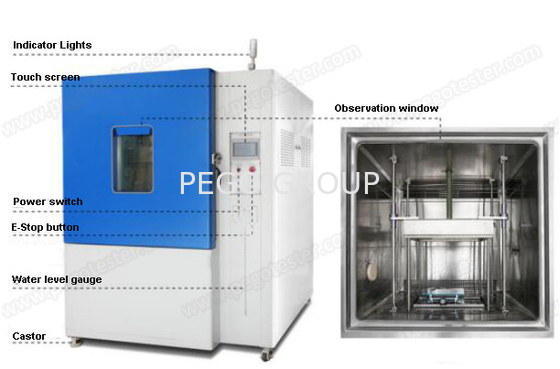

● Ein durchsichtiges Beobachtungsfenster (mehrschichtiges, hohl gehärtetes Glas) und eine LED-Beleuchtung an der Tür ausstatten, um die interne Prüfsituation bequem zu beobachten.

● Das Prüfloch (Durchmesser 100 mm) befindet sich auf der linken Seite des Geräts und kann für externe Prüfleitungen oder Signalleitungen verwendet werden.

● Steuerkomponenten: 7-Zoll-Touchscreen + PLC. Die elektrischen Komponenten werden von LS, Omron usw. hergestellt.die Anordnung der elektrischen Platine ist angemessen, die Verkabelung ist fest und die Markierung ist klar.

● Das Kühlsystem des Geräts ist unten installiert. Der Kompressor verwendet die französische Marke Taikang, um die Kühlwirkung und Zuverlässigkeit zu gewährleisten.die Kondensationsmethode ist luftgekühlt, und umweltfreundliches Kältemittel R404R verwendet wird.Die gesamte Systemleitung hat den Druck 48H Leckage-Test bestanden, um zu bestätigen, dass das Kühlsystem lang stabil arbeiten kann. Der Gehäusewärmetauscher ist aus SUS316# Edelstahl hergestellt, um Salzwasserkorrosion zu verhindern;

● Spritzversuch mit Eiswasser: Die Düse wird auf der rechten Seite der Prüfkammer befestigt; die Sprühdistanz wird durch Bewegung der Probe angepasst

● Der Schlitzstrahl ist aus SUS316 gefertigt und streng nach ISO16750-4 in Abbildung 4 konstruiert.

● Untertauchtest: Der Untertauchtest wird nicht gleichzeitig mit dem Eiswasser-Spritztest durchgeführt.und kann direkt aus der Prüfkammer in den Eintauchbehälter überführt werdenDie Eintauchzeit kann zwischen 1 und 5 Minuten, die Anzahl der Zyklen zwischen 1 und 999 Mal und die Temperaturwiederherstellungszeit im Wassertank zwischen 30 Minuten eingestellt werden.

●Die Ausrüstung hat die Funktion der automatischen Reinigung von Rohrleitungen und innerer Box.

3. Parameter


4Häufig gestellte Fragen
1) Muss die Ausrüstung installiert werden?
Pego: Nein, die Ausrüstung wird als Ganzes geliefert, der Benutzer kann den Test direkt durchführen, wenn er die Ausrüstung erhält.

2) Wird die Ausrüstung rosten?
Pego: Nein, die Hülle der Kammer und der Tauchbehälter sind aus SUS316# Edelstahl, im Vergleich zu SUS304 Edelstahl ist das Material SUS316 korrosionsbeständiger.

3) Wie ist die Garantiezeit? und wie können wir den Kundendienst erhalten?

Pego: Die Garantiezeit beträgt 12 Monate, sobald der Benutzer die Ware erhält. 95% der Probleme nach dem Verkauf können von unserem Ingenieurteam durch Ferndienst gelöst werden.Kunden erhalten eine Antwort innerhalb von 24 Stunden am Werktag nach Meldung des ProblemsNach unserer Erfahrung können die meisten Probleme mit Hilfe unseres Ingenieurs behoben werden, nur ein kleiner Teil der Probleme wird durch Teilefehler verursacht,Das liegt daran, dass wir die Markenkomponenten verwendenWenn die Teile beschädigt sind, schicken wir ein neues zum Ersetzen, die neuen Teile werden innerhalb der Garantiezeit kostenlos aufgeladen.Und auch unser eigner Team wird Ihnen beibringen, wie Sie die beschädigten Teile ersetzen.
