Produktdetails:
Zahlung und Versand AGB:
|
| Material des Körpers: | SUS304 Edelstahl | Ausstattung: | R200 bis R1600 Schwingröhren, Drehscheiben, doppelt geschaltet |
|---|---|---|---|
| Referenznorm: | Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten | Steuerung: | PLC+Touch-Bildschirm |
| Eingabe: | 220V/50Hz | Anwendung: | Elektrofahrzeugstecker, Elektrofahrzeugsteckdose, Elektrofahrzeugversorgungsanlage |
| Hervorheben: | EV-Oszillatrohr-Regenprüfgerät,R200 Ausrüstung für Regentests in Schwingrohren,R1600 Ausrüstung für die Regentestprüfung mit Schwingrohr |
||

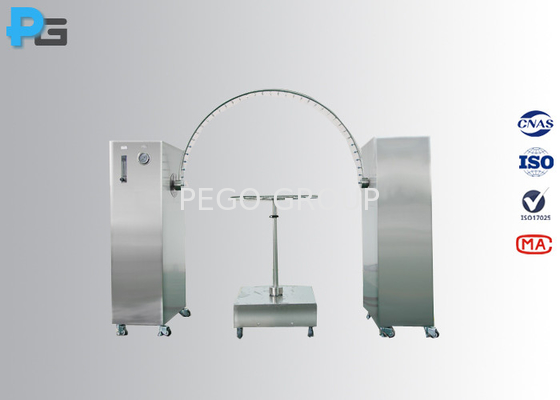

R200 bis R1600 Ausrüstung für die Prüfung von Schwingröhren zur Prüfung von IPX3 und IPX4 zur Prüfung des Gehäuses von Elektrofahrzeugen und deren Zubehör gegen Eintritt von Wasser
1Einführung:
Die Ausrüstung für die Prüfung von Schwingröhren R200 bis R1600 ist nach Abschnitt 14 der Norm IEC 60529 ausgelegt.2.3 und 14.2.4 für IPX3- und IPX4-Prüfungen. Die IPX4-Prüfung kann für Fahrzeuganschlüsse für den Außeneinsatz, Stecker für Elektrofahrzeuge, Steckdosen für Elektrofahrzeuge, Gehäuse für Elektrofahrzeugausrüstung und Gehäuse für Elektrofahrzeuge gemäß IEC 61851-Nummer 12 durchgeführt werden.4.2 und IEC 62196-1 Abschnitt 20.2.
Die Ausrüstung ist mit Schwingröhren (R200 bis R1600), Drehplan, Doppelkolonne (mit Wasserbehälter, Steuerungseinheiten, Durchflussmessern, Druckmessgerät, Wasserfilter usw.) integriert.Das Schwingungsrohr kann ersetzt werden, um mit verschiedenen Proben zu passen.4 Rollen befinden sich auf der Unterseite des Fahrwerks, damit es sich leicht bewegen kann.
Für die IPX4-Prüfung hat das Schwingungsrohr Sprühlöcher über den gesamten 180° des Halbkreises, der Gesamtdurchfluss wird nach den Normen angepasst und mit einem Durchflussmesser gemessen.Der Schlauch schwingt durch einen Winkel von fast 3600, 1800auf beiden Seiten der vertikalen und Zeit für eine vollständige Schwingung (2*3600Die Dauer des Tests beträgt 10 Minuten.
2. Merkmale
● Für IPX3- und IPX4-Prüfungen
● Die Hülle der Ausrüstung und der Plattenspieler sind aus SUS304#-Edelstahl gefertigt, um Rostfreiheit zu gewährleisten.
● Einfach zu installieren und stabil zu drehen.
● Ausrüstung mit verstellbaren Trundeln, wodurch die Ausrüstung leicht bewegt werden kann.
● Filtermaßnahmen: Standardfilter mit hoher Präzision können Verunreinigungen im Leitungswasser filtern; das Filterelement kann regelmäßig ausgetauscht werden.
● Der Wassertank ist eingebaut in die Ausrüstung, automatisch um den Wasserstand mit Hilfe von Wasser schwimmenden Kugelventil zu steuern,und Alarm bei hohem oder niedrigem Wasserstand zum Schutz vor Schäden durch niedrigen Wasserstand.
● Schwingungsrohrantrieb: Panasonic-Servomotor mit geringen Geräuschen und hoher Genauigkeit.
● Drehtablettantrieb: übernimmt einen Schrittmotor der chinesischen Marke, kann die Geschwindigkeit und den Winkel per Touchscreen anpassen und die Richtungen automatisch steuern (für die Proben geeignet, um Live-Test durchzuführen).
● Zeiteinstellung für Strom: Stromausfall: 0-999min-Stromausfall: 0-999min-Stromausfall: 0-999min
● Steuerungskomponenten: 7-Zoll-Touchscreen + Panasonic PLC.
● Voreinstellungen der Prüfverfahren IPX3 und IPX4, Benutzer müssen nur die Wasserdichte auswählen, und das Gerät führt die Prüfung nach den Standardanforderungen durch.
3. Parameter
| Modell | IPX34C | |||||||
| Rohrradius | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
| Außengröße | Bei der Prüfung der Leistungsfähigkeit ist der Hersteller zu prüfen, ob die Leistungsfähigkeit des Fahrzeugs in Übereinstimmung mit den Anforderungen der Richtlinie 2008/57/EG liegt. | |||||||
| Auslieferungsrate | 0 bis 10 L/min | |||||||
| Durchmesser des Plattens | Für die Berechnung der Leistungsgrenze: | |||||||
| Höhe des Plattenspielers | 1750 bis 2350 mm | |||||||
| Öffnung der Düsen | 0.4 mm | |||||||
| Innerer Durchmesser des Rohres | 15 mm | |||||||
| Wasserbehälterkapazität | 30 L | |||||||
| Rohrwinkel | 1200(IPX3) 3600(IPX4) oder benutzerdefiniert | |||||||
| Drehgeschwindigkeit des Rohres | 4s für 2*1200, 12 für 2*3600oder benutzerdefiniert | |||||||
| Rohrmaterial | SUS304 aus rostfreiem Stahl | |||||||
| Drehgeschwindigkeit des Drehplattes | 1 bis 5 r/min | |||||||
| Maximale Tragfähigkeit des Drehplattes | 50 kg | |||||||
| Umdrehungsmethode der Drehscheibe | Vorwärts- oder Vorwärts- und Rückwärtswechsel | |||||||
| Schutz | Elektroleckage, Hydropenie, Kurzschluss | |||||||
| Arbeitsleistung | AC 220V/50Hz, 1KW (Laufdraht + neutraler Draht + Schutzgrunddraht) | |||||||
| Arbeitsbedingungen | 5°C bis 35°C (Temperatur), ≤ 85% (R.H.), 86 kPa bis 106 kPa (Druck) | |||||||
4Häufig gestellte Fragen
1) Können wir den Radius des Schwingungsrohrs auswählen?
Pego: Ja, der Benutzer kann nur das gewünschte Schwingungsrohr kaufen.
2. Gibt es einen Unterschied zwischen dem Schwingungsrohr für die IPX3- und IPX4-Prüfung?
Pego: Ja, gemäß den Standardanforderungen: Für die IPX3-Prüfung hat das Schwingungsrohr Sprühlöcher über einen Bogen von 60° auf beiden Seiten des Mittelpunktes; für die IPX4-PrüfungDas Schwingungsrohr hat Sprühlöcher über den gesamten 180° des HalbkreisesDas von Pego entwickelte Schwingungsrohr kann zur Durchführung von IPX3- und IPX4-Tests mit demselben Schwingungsrohr verwendet werden, wenn der IPX3-Test durchgeführt wird, werden die Restdüsen blockiert.
3) Können wir die Tragfähigkeit des Plattenspielers anpassen?
Pego: Ja, der normale Plattenspieler kann die Proben mit einem Gewicht von weniger als 50 kg tragen, aber wir unterstützen den kundenspezifischen Service.
4) Welche Art von Wasser kann verwendet werden?
Pego: Es wird empfohlen, das reine Wasser vorher zu verwenden, um das Risiko einer Versperrung der Düse zu verringern.
Wie ist die Stabilität der Doppelkolonne?
Pego: Unser Design ist stabil genug, und die Unterseite der beiden Säulen sind mit Rädern ausgestattet, die es den Benutzern ermöglichen, die Ausrüstung frei zu bewegen.Schließen Sie die Räder und die Fußbecher wird die Ausrüstung auf einer ebnen Oberfläche zu stabilisieren.
6) Kann das Wasser recycelt werden?
Nein, dies ist eine offene Ausrüstung, das Wasser kann nicht recycelt werden.Ausrüstung für den Kammertypfür Option.
7) Erbringen Sie die Installation vor Ort?
Pego: Eigentlich benötigt die Ausrüstung keinen Installationsservice vor Ort. Die Ausrüstung wird fast vollständig versendet, der Benutzer muss nur eine einfache Verkabelungsanbindung vornehmen, wenn er die Ware erhält.
8) Was ist die Garantiezeit? und wie können wir den Kundendienst erhalten?
Pego: Die Garantiezeit beträgt 12 Monate, sobald der Benutzer die Ware erhält. 95% der Probleme nach dem Verkauf können von unserem Ingenieurteam durch Ferndienst gelöst werden.Kunden erhalten eine Antwort innerhalb von 24 Stunden am Werktag nach Meldung des ProblemsNach unserer Erfahrung können die meisten Probleme mit Hilfe unseres Ingenieurs behoben werden, nur ein kleiner Teil der Probleme wird durch Teilefehler verursacht,Das liegt daran, dass wir die Markenkomponenten verwendenWenn die Teile beschädigt sind, werden wir ein neues zum Ersetzen schicken, die neuen Teile werden innerhalb der Garantiezeit kostenlos geladen.Und auch unser eigner Team wird Ihnen beibringen, wie Sie die beschädigten Teile ersetzen.
