IEC 62196-1 Elektrofahrzeug IPX3 und IPX4 Wasserdichte Prüfmaschine für Schwingröhren
1- Einführung einer wasserdichten Prüfmaschine für Schwingröhren:
Die wasserdichte Prüfmaschine für Schwingröhren ist nach IEC 60529 Abbildung 4 Ziffer 14 konstruiert.2.3 und 14.2.4, und es wird durch die Norm IEC62196-1 Klausel 20 verlangt.2Es wird zur Prüfung des Schutzes gegen Sprühen (IPX3) und Spritzwasser (IPX4) angewendet und wird in der Industrie für Elektrofahrzeuge, Stecker und Kollektoren, Elektronik, Leuchten,elektrische Komponenten, Autoteile und so weiter.Die IPX3- und IPX4-Wasserdichte-Prüfgeräte bestehen aus Schwingröhren (R200 bis R1600), Drehplan, Wasserbehälter, Steuergeräten (Touchscreen+PLC), Durchflussmessern, Druckmessern usw.Das Schwingungsrohr besteht aus SUS304 Edelstahl.
IPX3: Das Schwingrohr verfügt über Sprühlöcher über einen 60°-Bogen auf beiden Seiten des Mittelpunktes (die anderen Löcher sind blockiert), die Gesamtdurchflussrate wird als Standardanforderung eingestellt,Das zu prüfende Gehäuse wird in den Mittelpunkt des Halbkreises gelegt., wird das Röhrchen auf beiden Seiten der Vertikallinie in einem Winkel von 120°, 60° schwingend gemacht, wobei die Zeit für eine vollständige Schwingung (2*120°) etwa 4 Sekunden beträgt und die Prüfdauer 5 min beträgt.Dann drehen Sie die Hülle 90 ° in die horizontale Richtung, und für 5 min geprüft, beträgt der maximal zulässige Radius des Schwingrohrs 1600 mm.
IPX4: Das Schwingrohr hat Sprühlöcher über den gesamten 180° des Halbkreises, der Gesamtdurchfluss wird nach den Normvorschriften angepasst und mit einem Durchflussmesser gemessen.Das Rohr schwingt durch einen Winkel von fast 360°, 180° auf beiden Seiten der Vertikalrichtung, wobei die Zeit für eine vollständige Schwingung (2*360°) etwa 12 s beträgt. Die Dauer der Prüfung beträgt 10 min.Die Stütze des Prüfgehäuses sollte durchbohrt werden, um zu verhindern, dass sie zu einer Wasserschutzvorrichtung wird.Die Schwingröhre wird in jede Richtung maximal gedreht, so daß die Hülle in alle Richtungen gesprengt wird.
2. Eigenschaften der wasserdichten Prüfmaschine für Schwingröhren:
● Für IPX3- und IPX4-Prüfungen
● Die Hülle der Ausrüstung und der Plattenspieler sind aus SUS304#-Edelstahl gefertigt, um Rostfreiheit zu gewährleisten.
● Einfach zu installieren und stabil zu drehen.
● Ausrüstung mit verstellbaren Trundeln, wodurch die Ausrüstung leicht bewegt werden kann.
● Der Tank befindet sich unter der Ausrüstung, der Wasserstand wird automatisch mit Hilfe des Wasserschwimmballsventils gesteuert, und der Alarm wird bei hohem oder niedrigem Wasserstand eingesetzt, um vor Schäden durch niedrigen Wasserstand zu schützen.
● Schwingungsrohrantrieb: Panasonic-Servomotor mit geringen Geräuschen und hoher Genauigkeit.
● Drehtablettantrieb: übernimmt einen Schrittmotor der chinesischen Marke, kann die Geschwindigkeit und den Winkel per Touchscreen anpassen und die Richtungen automatisch steuern (für die Proben geeignet, um Live-Test durchzuführen).
● Zeiteinstellung für die Stromversorgung: Stromaus: 0-999min-Stromaus: 0-999min-Stromaus: 0-999min
● Steuerungskomponenten: 7-Zoll-Touchscreen + Panasonic PLC.
3. Parameter der wasserdichten Prüfmaschine für Schwingröhren
| Modell |
IPX34C |
| Rohrradius |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Außengröße (L*W*H, m) |
4 mal 3,2 mal 2.8 |
3.6 mal 3 mal 2.6 |
3.2 mal 2.4 mal 2.4 |
2.85 mal 2,02 mal 2.350 |
2.4*1.8*2 |
2 mal 1, 4 mal 1.8 |
/ |
/ |
| Lieferrate (L/min) |
0 bis 10 |
0 bis 10 |
0 bis 6 |
0 bis 6 |
0 bis 4 |
0 bis 3 |
/ |
/ |
| Durchmesser des Plattenspielers (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Höhe des Plattenspielers (mm) |
1750 bis 2350 |
1750 bis 2350 |
1350 bis 1950 |
1300 bis 1700 |
950 bis 1550 |
550 bis 1000 |
/ |
/ |
| Öffnung der Düsen (mm) |
0.4 |
| Innerer Durchmesser des Rohres |
15 mm |
| Wasserbehälterkapazität |
30 L |
| Rohrwinkel |
1200(IPX3) 3600(IPX4) oder benutzerdefiniert |
| Drehgeschwindigkeit des Rohres |
4s für 2*1200, 12 für 2*3600oder benutzerdefiniert |
| Rohrmaterial |
SUS304 aus rostfreiem Stahl |
| Drehgeschwindigkeit des Drehplattes |
1 bis 5 r/min |
| Maximale Tragfähigkeit des Drehplattes |
50 kg |
| Umdrehungsmethode der Drehscheibe |
Vorwärts- oder Vorwärts- und Rückwärtswechsel |
| Schutz |
Elektroleckage, Hydropenie, Kurzschluss |
| Arbeitsleistung |
AC 220V/50Hz, 1KW (Laufdraht + neutraler Draht + Schutzgrunddraht) |
| Arbeitsbedingungen |
5°C bis 35°C (Temperatur), ≤ 85% (R.H.), 86 kPa bis 106 kPa (Druck) |
| Zubehör |
Wasserfilter*1, Prüfnadel*100, 3-Kernkabel*1 (3 m) |
| Wasserquelle |
1) Der Benutzer ist verpflichtet, eine Wasserquelle für die Ausrüstung an der Installationsstelle mit einem Wasserdruck von mindestens 0,2 MPa zu konfigurieren und einen 4/8 Zoll großen Wasserhahn zu installieren.
2) Der Wasserhahn ist nicht mehr als 2 Meter von der Ausrüstung entfernt
|
| Anforderung an den Standort |
Der Boden ist eben, die Entwässerung ist frei, der Boden und die Wände sind wasserdicht, und der Boden Entwässerung oder Entwässerung Graben eingestellt |
| Anforderung für den Stromwechsel |
1) Der Benutzer ist verpflichtet, den Leckenschutzluftschalter der entsprechenden Kapazität für die Ausrüstung am Montageort zu konfigurieren.und dieser Schalter muss für die Verwendung der Ausrüstung unabhängig sein
2) Es ist verboten, Messerknöpfe oder Steckdosen zu benutzen.
Der Leckenschutzluftschalter ist nicht mehr als 2 m von der Ausrüstung entfernt.
|
| Radius (mm) |
IPX3 |
IPX4 |
| Anzahl der offenen Löcher |
Gesamtwasserdurchfluss |
Anzahl der offenen Löcher |
Gesamtwasserdurchfluss |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

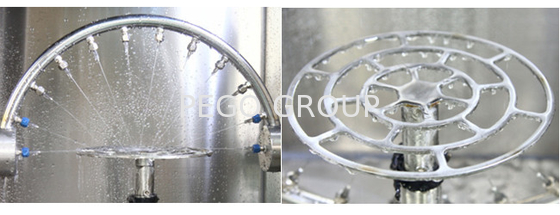

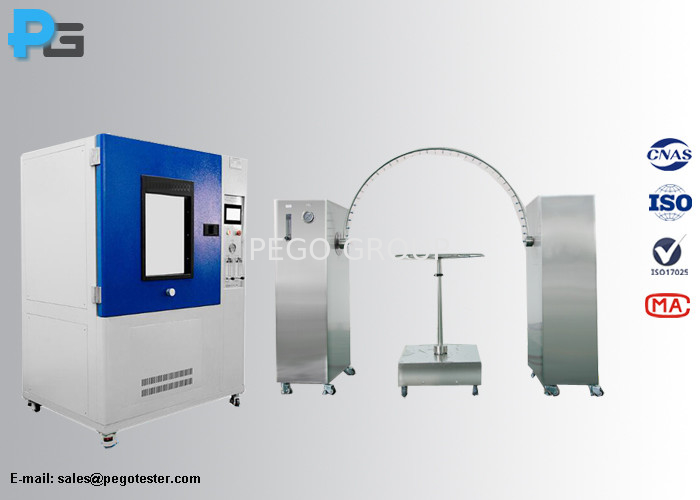

4Bild der wasserdichten Prüfmaschine für Schwingröhren
5. Verpackungsbeilage Liste der wasserdichten Prüfmaschine für schwingende Rohre
| 1 |
Spaltenkasten |
2 |
| 2 |
Schwingrohr |
1 |
| 3 |
Drehtablett |
1 |
| 4 |
Blaue Nadel |
100 |
| 5 |
Edelstahlstecker |
mehrere |
| 6 |
0.35mm Nadel |
1 |
| 7 |
O-Ring-Dichtung |
1 |
| 8 |
Allen-Schlüssel |
1 |
| 9 |
Schrauben für Schwingrohr |
6 |
| 10 |
Aniloxrohr |
6m |
| 11 |
Verbindungsmittel |
4 |
| 12 |
Filter |
1 |
| 13 |
Filterschlüssel |
1 |
