| Standard entspricht: | EN30-1-1 Anhang C.1 und Tabelle C.1 | Material: | Aluminium von kommerzieller Qualität mit einer Dichte von 2700 kg/m2 |
|---|---|---|---|
| Stanard-Durchmesser der Töpfe: | 60 mm bis 340 mm | Anwendung: | zur Prüfung auf einem Gasbrenner |
| Markieren: | EN30-1-1 Standard-Aluminium-Sauce-Pannen,Aluminium-Saucepannen mit Deckel |
||

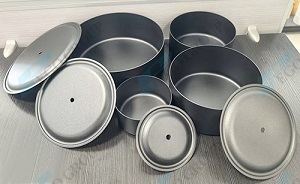

EN30-1-1 Standard-Aluminium-Saucepannen mit Deckel für die Prüfung an Gasbrennern
1Einführung
Die Standard-Aluminium-Sauce-Pannen sind nach EN30-1-1 Anhang C.1 und Tabelle C ausgelegt.1Die Versuchspannen bestehen aus Aluminium von kommerzieller Qualität mit einer Dichte von 2700 kg/m2, und mit einer Spannverbindung das Quecksilberthermometer mit einem durchläufigen Loch von φ6,5 mm befestigen.
2. Parameter
2Tabelle C.1-Eigenschaften der für die Prüfung auf Gasbrennern erforderlichen Teile
| Abmessung | Einheit | Pan-Bezeichnung | Toleranzen | ||||||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | |||
| Eine | mm | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | 320 | 340 | ± 1% |
| H | mm | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | ± 1% |
| CMin. | mm | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| DMin. | mm | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| E | mm | 1 | 1.5 | 1.5 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4 |
+0,5 mm 0 |
| Basisfläche | cm2 | 28.3 | 50.3 | 78.5 | 113 | 154 | 201 | 254 | 314 | 380 | 452 | 531 | 615 | 707 | 804 | 907 | |
| Masse | g | 42.9 | 82.4 | 120 | 220 | 270 | 340 | 440 | 540 | 680 | 800 | 965 | 1130 | 1350 | 1520 | 1800 | ± 5% |
| Masse pf DeckelEin | g | 58 | 70 | 86 | 105 | 125 | 149 | 177 | 208 | 290 | 323 | 360 | 402 | ||||
|
EinMasse ohne Handgriffe für Aluminiumdeckel (relative Dichte 2700 kg/m)3) und zur Rechtleitung gegeben.
|
|||||||||||||||||
