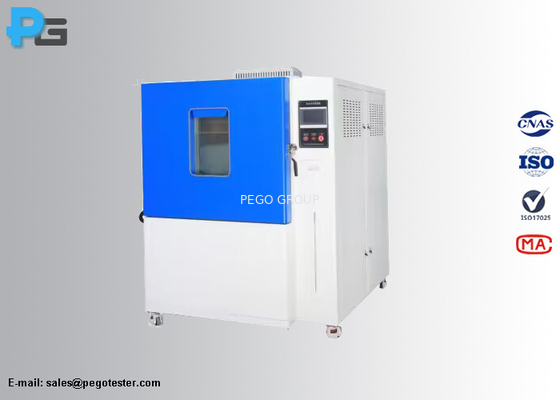

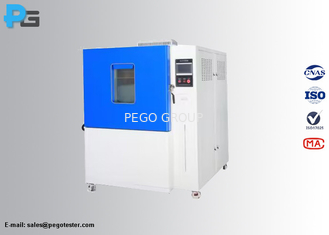

Spray-Test-Kammer PLC-Touch Screen des Schmelzwasser-ISO16750-4 für Prüfungsstraßenfahrzeug

Spray-Test-Kammer des Schmelzwasser-ISO16750-4 mit einem Schlitz-Jet für Prüfungsstraßenfahrzeug

1. Introdution

Die SpritzenWasserprobekammer erfüllt die Bedingung ISO16750-4 der Klausel 5.4.2. Sie kann für Spritzenwasser oder Test der hohen Temperatur allein verwendet werden, um das Schmelzwasser zu simulieren, das über einem heißen System oder Komponenten beim Fahren auf nass Straßen im Winter spritzt. Ausfallmodi sind mechanisches Knacken von Materialien oder von Dichtungsausfällen, die durch verschiedene Koeffizienten der hitzebedingten Ausdehnung verursacht werden. I'ts ein Testgerät der Zuverlässigkeit für Kaltwiderstand, Hitzebeständigkeit, Schmelzwasserspritzenfestigkeitsprüfung und Qualitätskontrolltechnik von verschiedenen elektronischen, elektrischen, Plastik- und anderen Rohstoffen und von Geräten.

2. Eigenschaften:

●Für Schmelzwasserspritzenfestigkeitsprüfung

●Die innere Wand der Ausrüstung werden durch SUS316#-Edelstahl hergestellt, um rostfreies sicherzustellen.

●Wärmedämmungsmaterial: Glasfaserbaumwolle mit hoher Dichte, zum von Wärmedämmungsleistung sicherzustellen und einer ausgeglichenen und stabilen Temperatur in der Kammer beizubehalten.

●Rüsten Sie sich mit einem transparenten Beobachtungsfenster (mehrschichtiges hohles ausgeglichenes Glas) und LED-Beleuchtung auf der Tür aus, die für das Beobachten der internen Testsituation bequem ist

●Das mischende System nimmt einen Längsachseventilatormotor und einen SUS304#-Edelstahlmultiblattantreiber an, die gegen Hochs und Tiefs-Temperatur, um starke Konvektion und vertikale Diffusionszirkulation zu erzielen beständig sind, damit die Temperatur im Labor einheitlich und stabil ist;

●Doppelschichthoch-temperatur-beständige Hochspannungsdichtungsbänder werden zwischen der Tür und dem chasis der Ausrüstung benutzt, um die Luftundurchlässigkeit des Testgebiets sicherzustellen. Die innere Platte der Tür wird von SUS316#-Edelstahl gemacht, und der Nichtreaktionstürgriff wird benutzt, der einfacher zu benützen ist;

Steuerkomponenten: 7 Zollnote screen+ PLC. Die elektrischen Komponenten werden durch LS, Omron, etc. gemacht. Der verdrahtende Prozess erfüllt die Bedingungen von chinesischen nationalen Standards, ist der Plan des elektrischen Brettes angemessen, ist die Verdrahtung fest, und die Markierung ist klar.

●Die Kühlanlage der Ausrüstung ist an der Unterseite installiert. Der Kompressor nimmt die importierte französische Taikang-Marke an, um die Kühlwirkung und die Zuverlässigkeit sicherzustellen, ist die Kondensationsmethode luftgekühlt, und umweltfreundliches Kühlmittel R404R wird benutzt. Die gesamte Systemrohrleitung hat die unter Druck gesetzte 48H Dichtheitsprüfung geführt, um zu bestätigen, dass die Kühlanlage stabil für eine lange Zeit funktionieren kann. Der umkleidende Wärmetauscher wird von SUS316#-Edelstahl hergestellt, um Salzwasserkorrosion zu verhindern;

●Strömungsmesser: Ein digitales Strömungsmesser wird benutzt, um die Strömungsgeschwindigkeit des Schmelzwasserspritzentests zu messen. Das Signal des digitalen Strömungsmessers wird zurück zu dem PLC eingezogen, und der Konstanthaltungsfluß wird durch PID gesteuert, und die Strömungsgeschwindigkeit wird direkt auf dem Touch Screen angezeigt.

●Hochwertige örtlich festgelegte bewegliche koreanische Gießmaschinen PUs sind an der Unterseite der Maschine, die die Maschine auf die gekennzeichnete Position leicht verschieben kann, und die Gießmaschinen schließlich zu reparieren installiert;

●Schmelzwasserspritzentest: die Düse wird auf der rechten Seite der Testkammer geregelt; der Sprayabstand wird durch die Bewegung der Probe justiert.

3. Spezifikation
