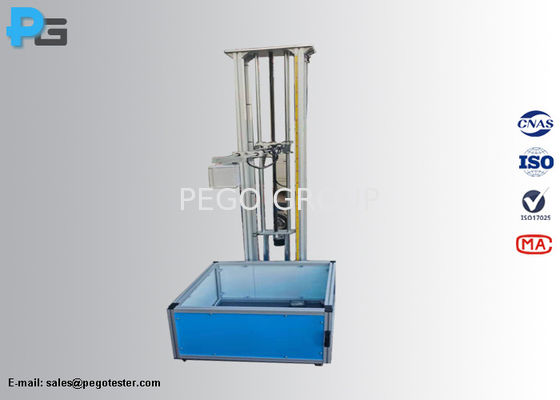

Stahlkugel-Schlagprüfgerät zur Prüfung der mechanischen Festigkeit von Gehäusen
1. Einführung
Eine Probe, die aus einem kompletten Gehäuse besteht, wird in ihrer normalen Position gehalten. Eine glatte Stahlkugel mit 50 mm Durchmesser und einer Masse von 500 g ± 25 g wird aus der Ruhe aus einer vertikalen Entfernung von 1,3 m auf die Probe fallen gelassen. Zusätzlich wird die Stahlkugel an einer Schnur aufgehängt und als Pendel geschwungen, um einen horizontalen Stoß auf vertikale Oberflächen auszuüben, wobei sie aus einer vertikalen Entfernung von 1,3 m auf die Probe fällt. Alternativ wird die Probe um 90 Grad um jede ihrer horizontalen Achsen gedreht und die Kugel wie beim vertikalen Schlagtest fallen gelassen. Der Schlagtest wird auf die Oberfläche einer Kathodenstrahlröhre, die Plattengläser von Geräten, die Oberfläche des Gehäuses von stationären Geräten und ein Flachbildschirm angewendet.
Der Kugelschlagtest dient zur Erfüllung der Testanforderungen von IEC60598-1 Klausel 4.13.4 (a), IEC60950-1 Klausel 4.2.5, AS-NZS61439.4 Klausel 10.2.6.2 und IEC60601-1 Klausel 15.3.3. Er dient dazu, zu überprüfen, ob die Gehäuse von ME-Geräten, IT-Geräten und robusten Leuchten über eine ausreichende mechanische Festigkeit verfügen, um vor unzumutbaren Risiken zu schützen.

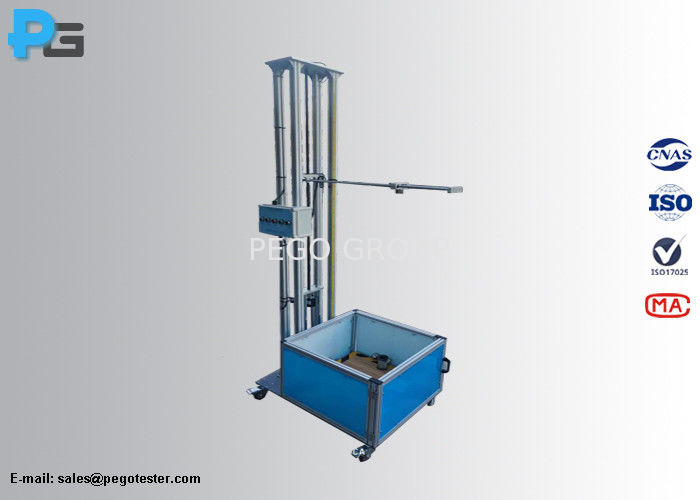

Das Stahlkugel-Schlagprüfgerät kann sowohl den vertikalen Schlagtest auf horizontale Oberflächen von Gehäusen als auch den Pendelschlagtest auf vertikale Oberflächen von Gehäusen durchführen. Die Fallhöhe kann je nach Prüfling angepasst werden.
2. Spezifikation

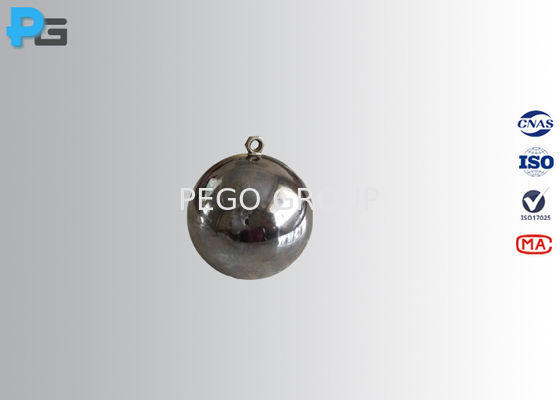

| Schlagstahlkugel |
Φ50mm, 500±25g |
| Fallhöhe |
1,3 m |
| Maximale Probengröße, die getestet werden kann |
500 mm * 500 mm * 800 mm (L*B*H) |
| Schlagmethode |
1) elektromagnetische Auslösung (vertikaler Fallschlag)
2) Manuelle Auslösung (Pendelschlag)
|
| Fallhöhe |
1,3 m ~ 2,1 m (einstellbar) |
| Schutzmethode |
1) Der Arbeitstisch ist von Schutzzäunen umgeben
2) Die Testkugel wird nach dem Test von einem Stahlseil gehalten, um Verletzungen zu vermeiden.
|
| Steuerungsmethode |
Tastensteuerung |
| Abmessungen des Geräts |
1000 * 800 * 2200 mm (L*T*H) |
| Stromversorgung |
220V/50Hz |
3. Häufig gestellte Fragen
1). Unser Prüfling ist größer als in der Spezifikation angegeben, können wir dieses Gerät verwenden?
Pego: Ja, das Gerät kann an die Muster angepasst werden, und die Fallhöhe ist im Bereich von 1,3 m bis zu einem hohen Wert einstellbar.
2). Können wir nur die Schlagkugel kaufen?
Pego: Ja, die Stahl-Schlagkugel kann separat verkauft werden.
3). Wie verpacken Sie das Gerät?
Pego: Das Gerät wird in einem Holzkoffer verpackt und als Ganzes versendet.
