LED-Goniophotometerprüfsystem

LED-Goniophotometer-Prüfsystem für die Verteilung der Lichtstärke

Einleitung:

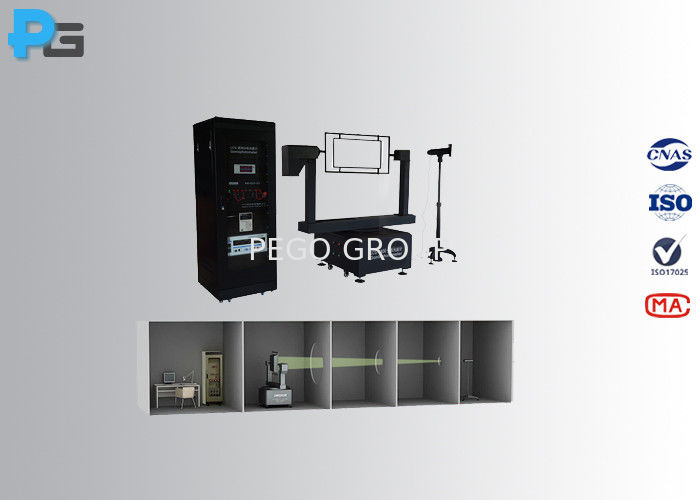

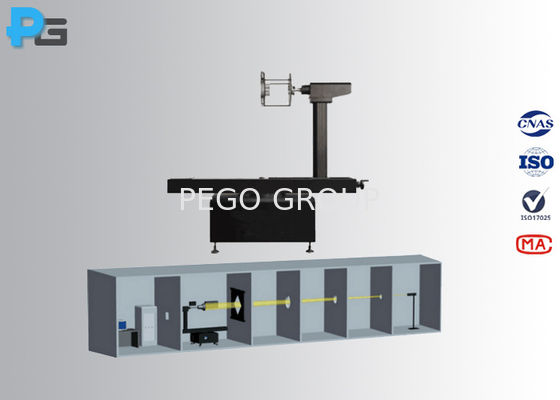

Das PG-1900 Goniophotometer-Prüfsystem (Lichtstärkeverteilungs-Prüfsystem) ist nach dem LM-79- und CIE-Standard für C-γ- und B-β-Prüflösungen konzipiert und wird weitgehend für die Prüfung von LED, HID,CFL und andere LeuchtenDie Messparameter umfassen die räumliche Intensitätsverteilungskurve, den Querschnitt der räumlichen Intensitätsverteilungskurve,Isolex-Verteilungskurve, Leuchtstärkungsbegrenzungskurve, Lichtflussfläche, Leuchtenwirkungsgrad, UGR-Blendklasse, Gesamtlichtstrom, effektiver Lichtstrom, Verwendungsfaktor usw.Alle Testdaten können als IES-Datei gespeichert werden, die direkt in Dialux eingegeben werden kann, können die Daten auch als PDF- und Excel-Dateien für Analysezwecke ausgeführt werden.

1)Für die Beleuchtungsvorrichtung für Innenräume: Lichtverhältnis nach oben, Lichtverhältnis nach unten, maximal zulässige Abstandshöhenverhältnis, Beschränkungskurve für Leuchten, Auslastungsfaktor, Haushaltsschätzungstabelle.

2)Für Scheinwerfer: Halbspitzenseitenwinkel, Daten zur Verteilung der Lichtstärke Typ B, Daten zur zonalen Verteilung des Lichtstroms, Raumlichtstärke.

3) Bei Straßenbeleuchtung: maximal zulässiges Abstandshöhenverhältnis, Lichtverhältnis nach oben, Lichtverhältnis nach unten, Zonenfluss, Lichtstärke, Auslastungsfaktor.

Laborbedingungen:

1) Dunkle Raumdimension: 3m ((H) * 2,5m ((W) * 15m ((L) oben, oder nach Lampengröße und Laborgröße entworfen.(Scheiben und Fußboden) sollte mit dunkler Farbe beschichtet werden, oder mit einem schwarzen Teppich oder einem schwarzen Tuch bedeckt werden.

2) Kontrollraum: 2,5 m ((H) * 3 m ((W) * 3 m ((L).

3) Die Temperatur des Dunkelraums sollte durch Klimaanlage gemäß CIE-Anforderung geregelt werden.

4) Pego wird nach Bestätigung der Bestellung die Unterstützung für die Laborkonstruktion gemäß den tatsächlichen Bedingungen leisten.

Parameter:

1) Testdistanz: 2 m bis 15 m (abhängig von der Lampengröße und der Laborgröße)

2) Englische Version Software kann in Win7 oder Win XP laufen

3) Maximaler Prüfstand für die Lampe (mit Leuchtmittel)

4) Klemmen für die Lampenanbringung:

Prüfbericht:
